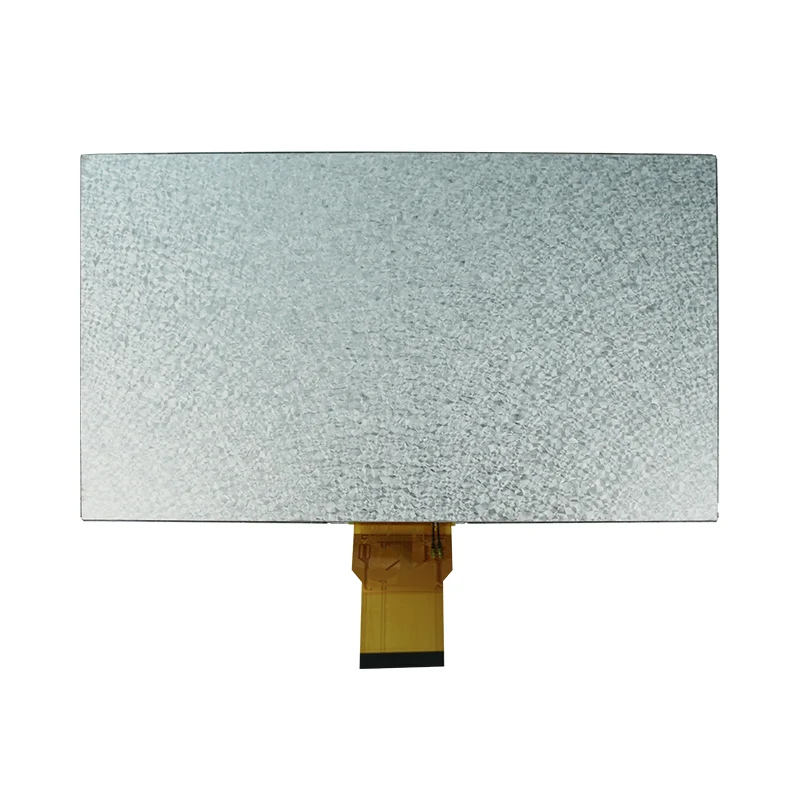

9.0 'Termissiv Rəng TFT LCD ekran modulu

Əsas spesifikasiyalar

Ekran ölçüsü

9.0 düymlük A-Si TFT-LCD (TRANSIVE)

Qətiyyət

800 (RGB) × 480 piksel (RGB-zolaqlı)

Baxış

Saat 6

Ekran rejimi

Normal ağ tn

İnterfeys

24 bit paralel RGB (mpu interfeysi)

Güc xüsusiyyətləri

Rəqəmsal təchizatı gərginliyi (DVDD)

3.0 v (min) - 3.3 v (növ) - 3.6 v (maks)

Analog təchizatı gərginliyi (AVDD)

9.4 v (min) - 9.6 v (növ) - 9.8 v (max)

Gərginlik haqqında qapı (VGH)

17 v (min) - 18 v (növ) - 19 v (max)

Gate off gərginlik (VGL)

-6.6 v (min) --6 v (tip) --5.4 v (max)

Vcom gərginliyi

3.7 v (növü)

Arxa işıq xüsusiyyətləri

LED konfiqurasiyası

White Led × 18 (3 × 6 sıra)

Cəmi LED cərəyanı

120-də (20 × 6)

LED İrəli gərginlik (VL)

9.0 v (tip) - 9.9 v (max)

LED TƏKLİFİ

≥3000 CD / M²

Lcm lumence

120 CD / M² (növü)

LED ÖDƏNİŞSİZ

≥20,000 saat

Ətraf mühitin xüsusiyyətləri

İşləmə temperaturu

-20.0 ℃ -ə 70.0 ℃

Saxlama temperaturu

-30.0 ℃ 80.0 ℃

Zamanlama xüsusiyyətləri

DCLK Tezliyi

33.3 MHZ (tip) - 50 mhz (max)

Üfüqi ümumi dövr (th)

928 dclk dövrləri

Şaquli ümumi dövr (TV)

525 üfüqi xətlər

HS Geri Porch (THB)

88 dclk dövrü

Vs arxa porch (TVB)

32 üfüqi xətt
