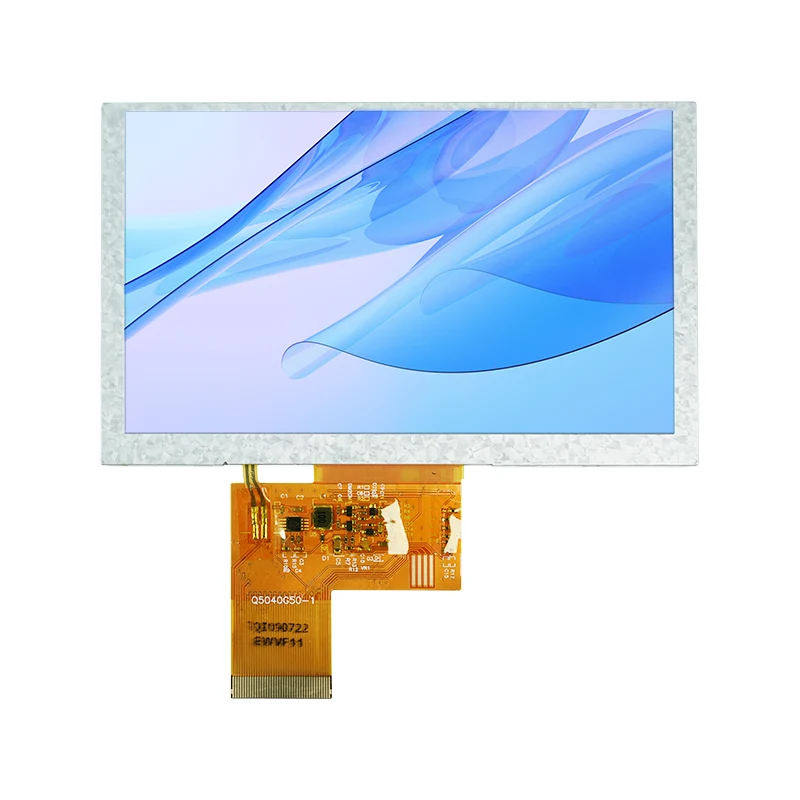

Ağıllı TFT LCD Displey: Seçimdən İnkişafa Yerləşdirməyə qədər Praktik Bələdçi

Quraşdırılmış sistem və insan-maşın qarşılıqlı əlaqə dizaynındaAğıllı TFT LCD displeyartıq sadəcə “ekran komponenti” deyil – bu, istifadəçi təcrübəsini və məhsulun uğurunu müəyyən edən kritik amildir. İstər sənaye HMI, istər ağıllı ev idarəetmə paneli, istərsə də əl tibbi cihazı inkişaf etdirməyinizdən asılı olmayaraq, bazarda Smart TFT LCD-lərin geniş çeşidində naviqasiya edin və sürətli yerləşdirmənin göründüyündən daha mürəkkəb olduğunu təmin edərkən düzgün seçim edin.

1. Seçim: Yalnız Ölçü və Qətiyyətə Baxmayın

Seçim mərhələsində ən çox görülən səhv, "doğru görünür" düşüncəsi ilə ekrana yerləşməkdir. Əslində, Smart TFT LCD-lər arasındakı əsas fərqlər tez-tez texniki cədvəldən kənarda olur.

1.1 İnterfeys növü: Birinci kritik bölgü

İnterfeys növü birbaşa əsas nəzarətçinizin ekranı idarə edə biləcəyini və inkişaf prosesinin nə qədər mürəkkəb olacağını müəyyənləşdirir. Ümumi interfeys növlərinin hər birinin öz uyğun tətbiqləri var:

Xüsusi qeyd: Əgər sizin əsas nəzarətçiniz daxili RGB nəzarətçisi olmayan STM32F103 kimi MCU-dursa, birbaşa RGB interfeys ekranını seçmək çox çətin olacaq. Sizə əlavə körpü çipi (məsələn, SSD1963) lazımdır və ya alternativ olaraq SPI və ya paralel interfeysli ekrana keçin.

1.2 Qətnamə və Ölçü Uyğunluğu

Daha yüksək qətnamə həmişə daha yaxşı deyil. Daxili sistemlərin məkanla məhdudlaşan dünyasında daha yüksək ayırdetmə daha böyük çərçivə bufer yaddaşı istifadəsi, daha yüksək enerji istehlakı və daha yüksək qiymət deməkdir. Əsas qayda belədir:

Sadə nişanlar və ya mətn (məsələn, cihaz panelləri) göstərmək üçün: 240x240 və ya 320x320 kifayətdir
Standart insan-maşın interfeysləri üçün (məsələn, əl terminalları): 480x480 və ya 800x480
Aydın qrafiklər və ya şəkillər tələb edən proqramlar üçün: 720x720 və ya yuxarı

Kvadrat TFT-lər ağıllı geyilə bilən cihazlarda və sənaye alətlərində getdikcə daha çox yayılır. Ümumi spesifikasiyalara 1,3 düym (240x240), 3,4 düym (480x480) və 4,0 düym (720x720) daxildir.

1.3 Ətraf mühitə uyğunlaşma: qapalı, açıq hava və ya ekstremal şərait?

Bir çox layihələr prototipləmə mərhələsində standart ekranlarla yaxşı işləyir, lakin bu sahədə tətbiq edildikdən sonra problemlərlə qarşılaşır. Üç əsas parametrə xüsusi diqqət yetirilməlidir:

• Parlaqlıq: daxili istifadə üçün 300-400 nit kifayətdir; yarı açıq tətbiqlər 500-800 nit tələb edir; birbaşa günəş işığı altında tam açıq istifadə oxunaqlılıq üçün 1000 nit və ya daha yüksək tələb edir

• İşləmə temperaturu: Kommersiya dərəcəsi: 0°C - 50°C; sənaye dərəcəsi: -20 ° C ilə 70 ° C arasında; avtomobil və ya ekstremal mühitlər -30°C ilə 85°C və ya daha geniş tələb edir

• Baxış Bucağı: Ekrana birdən çox adam baxdığı və ya cihazın bucaq altında quraşdırıldığı ssenarilər üçün tam baxış bucaqlı IPS ekranlarına üstünlük verilir; TN ekranlar daha ucuzdur, lakin geniş bucaqlarda əhəmiyyətli rəng dəyişikliyi nümayiş etdirir

1.4 Toxunma Paneli və Səthin İşlənməsi

Əgər məhsulunuz toxunma funksiyası tələb edirsə, rezistiv və tutumlu növlər arasında seçim etməkdən əlavə, asanlıqla gözdən qaçan bir neçə detal var:

Laminasiya Metodu: Optik yapışdırma, hava boşluğu laminasiyası ilə müqayisədə daha yaxşı aydınlıq və azaldılmış əksetmə təmin edir, lakin daha yüksək qiymətə gəlir.
Səthi Örtük: Parlamaya qarşı (AG), əks etdirməyə qarşı (AR) və barmaq izinə qarşı (AF) örtüklər — açıq havada və ya yüksək parlaqlığa malik cihazlar üçün AG+AR kombinasiyası tövsiyə olunur

Qapaq şüşəsinin fərdiləşdirilməsi: yuvarlaq künclər, ipək ekranlı loqolar, deşiklər və ya digər estetik dəyişikliklər tələb olunsun

2. Hardware və Driver: Pitfall Avoidance

Ekran seçildikdən sonra, aparat dizaynı və sürücünün inkişafı başqa bir sıra potensial tələlər təqdim edir.

2.1 FPC Kabel və Bağlantı

Ekrandakı nasazlıqların 80%-nin səbəbi FPC kabelidir. Kabeli daxil etməzdən və ya çıxarmazdan əvvəl həmişə bağlayıcı qapağının kilidini açın — onu zorla çəkmək qızıl kontaktlara zərər verə bilər. Sistem işə salınarkən FPC-ni heç vaxt qoşmayın və ya ayırmayın, çünki qalıq cərəyan interfeysi yandıra bilər.

FPC-ni fərdiləşdirərkən aşağıdakılara diqqət yetirin:

Pin ardıcıllığı və gərginlik səviyyələrinin ana platanıza uyğun olub-olmaması
İstər əyilmə, istər genişləndirmə, istərsə də digər komponentlərin ətrafında marşrutlaşdırma tələb olunur
FPC uzunluğunun mexaniki korpus dizaynına uyğun olub-olmaması

2.2 Enerji təchizatı və arxa işıq

TFT-LCD-lər adətən bir neçə gərginlikli rels tələb edir: VDD (3.3V məntiq), VGH (müsbət meyl), VGL (mənfi meyl) və s. Anormal enerji ötürülməsi rəng təhrifinin və ekranın titrəməsinin bir nömrəli səbəbidir. Tipik bir diaqnostik yanaşma VCOM gərginliyinin məlumat cədvəlinin spesifikasiyasından kənara çıxmadığını yoxlamaqdır (məsələn, 3.8V-dən çox tez-tez hiss olunan titrəməyə səbəb olur).

Arxa işıqlı sürücülük üçün PWM qaralma ilə sabit cərəyan həlli tövsiyə olunur. PWM tezliyi 150Hz-dən aşağı düşərsə, insan gözü titrəmə hiss edə bilər; tezliyi 200Hz-dən yuxarı qaldırmaq məsləhətdir.

2.3 Sürücü IC və Qrafik Kitabxana

Ümumi TFT sürücü IC-lərinə ILI9341, ST7789 və ST7735 daxildir. Bunlar arasında, ILI9341 ən zəngin sənədləri və ən sadə sürücü tətbiqini təklif edir ki, bu da onu 240x320 qətnamə tətbiqləri üçün uyğun edir.

Qrafik kitabxanalar üçün LVGL və TouchGFX daxili məkanda əsas seçimlərdir. LVGL açıq mənbəlidir və bir çox platformanı dəstəkləyir, TouchGFX isə STM32 mikrokontrollerləri üçün dərindən optimallaşdırılıb.

3. Xüsusi Seçim: UART Smart Serial Ekranları

Əgər komandanız qrafik sürücüsünün inkişafına əhəmiyyətli vaxt sərf etmək istəmirsə və ya əsas nəzarətçinizin məhdud resursları varsa, UART seriyalı ekranı nəzərdən keçirməyə dəyər seçimdir.

Belə ekranlar daxili MCU (məsələn, ATmega328PB) ehtiva edir və sadəcə TX və RX pinlərini tutan serial port üzərindən əmrlər göndərməklə idarə oluna bilər.

Bazarda UART ekranları ümumiyyətlə iki kateqoriyaya bölünür:

Birincisi son dərəcə yüksək inkişaf səmərəliliyi təklif edir - hətta ekranda yanıb-sönməzdən əvvəl UI-ni kompüterdə simulyasiya edə bilərsiniz. Sonuncu daha aşağı səviyyəli idarəetmə imkanlarını təmin edir.

4. Ümumi Xəta Diaqnozu Tez Referans

Nəhayət, yüksək tezlikli sahə problemlərinin həlli üçün sürətli istinad siyahısı - bu, sadəcə günü xilas edə bilər:

Simptom	Prioritet Təhqiqat İstiqaməti
Ekranda nasazlıq var, ekran yoxdur	FPC kabelinin boş və ya oksidləşdiyini yoxlayın (80% hallarda); qətnamə / yeniləmə dərəcəsi parametrlərini yoxlayın
Rəng təhrifi, şaquli zolaqlar, titrəmə	Anormal təchizatı gərginliklərini yoxlayın (VGL/VGH/VCOM); PWM qaralma tezliyinin çox aşağı olub olmadığını yoxlayın
Tutqun şəkil və ya arxa işıq işləmir	Köhnə arxa işıq LED-lərini yoxlayın; güc adapterinin faktiki çıxış gərginliyini yoxlayın
Ekranda tünd/ağ ləkələr düzəldildi	Fiziki zədə və ya arxa tərəfdən sıxılma (dönməz - dəyişdirmə tələb olunur)

TFT LCD seçilməsi və inkişafı, əsas etibarilə, xərc, performans, inkişaf dövrü və etibarlılıq arasında uyğunlaşmadır. "Ən yaxşı" ekran yoxdur - yalnız "ən uyğun" həll. Ümid edirəm ki, bu bələdçi layihənizin başlanğıcında lazımsız yollardan qaçmağa kömək edir və həqiqətən fərqli məhsul təcrübəsi yaratmağa daha çox səy göstərməyə imkan verir.
