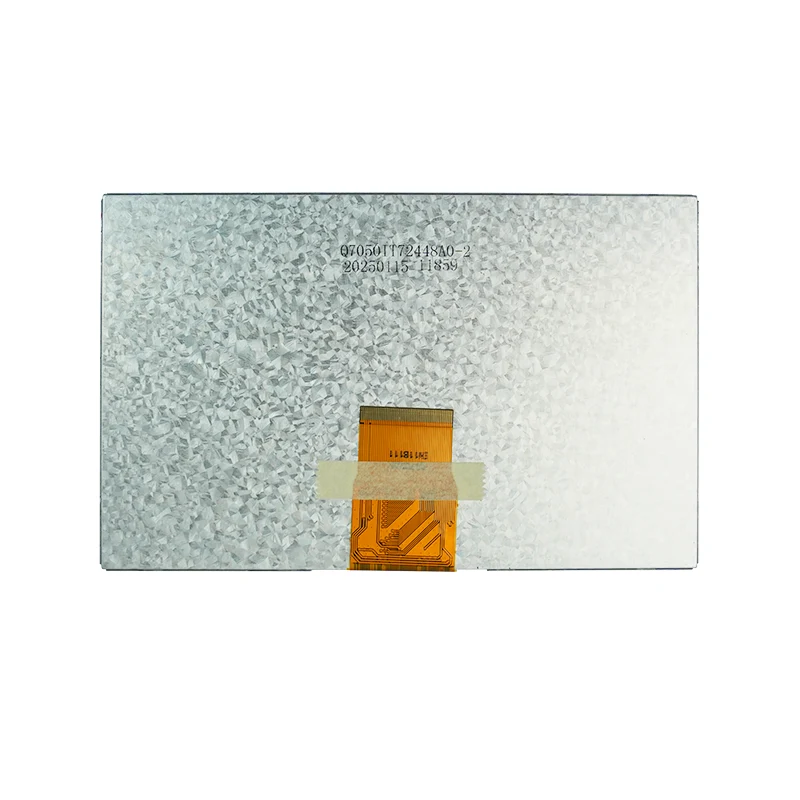

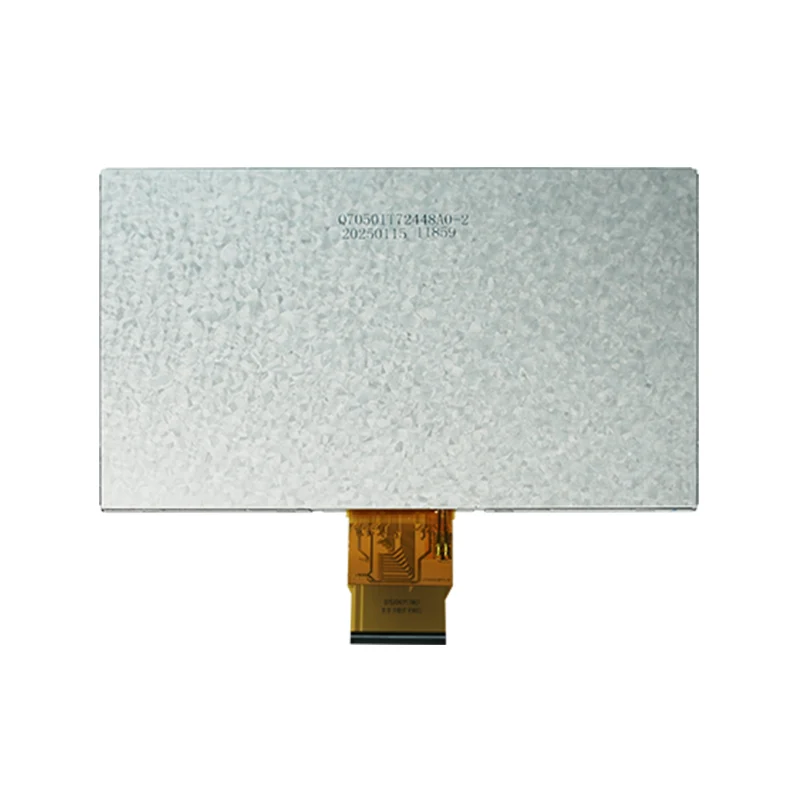

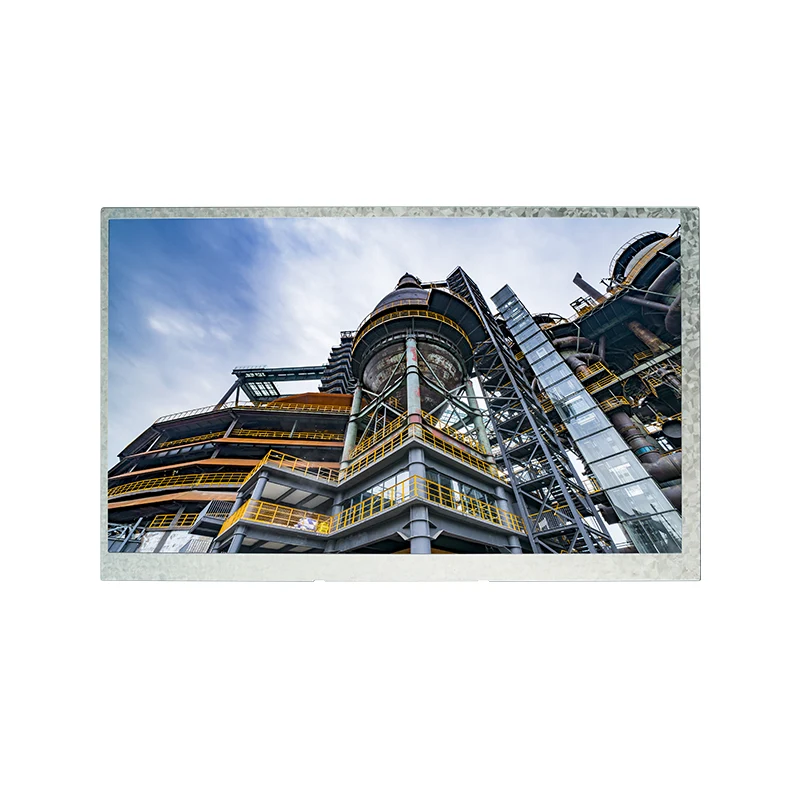

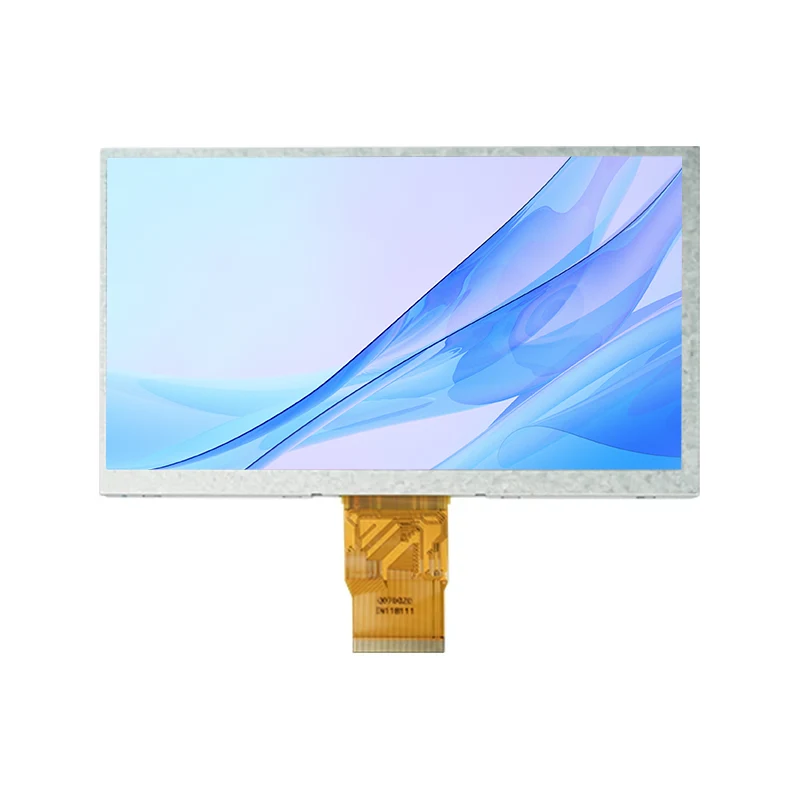

7.0 'Pulsuz Baxış Bucağı Rəngi ​​TFT LCD ekran modulu

Əsas spesifikasiyalar

Ekran ölçüsü

7.0 düymlük IPS TFT-LCD

Qətiyyət

1024 × RGB × 600 (WVGA)

Piksel meydançası

0,1506 (h) × 0.1432 (v) mm

Fəal ərazi

154.21 (h) × 85.92 (v) mm

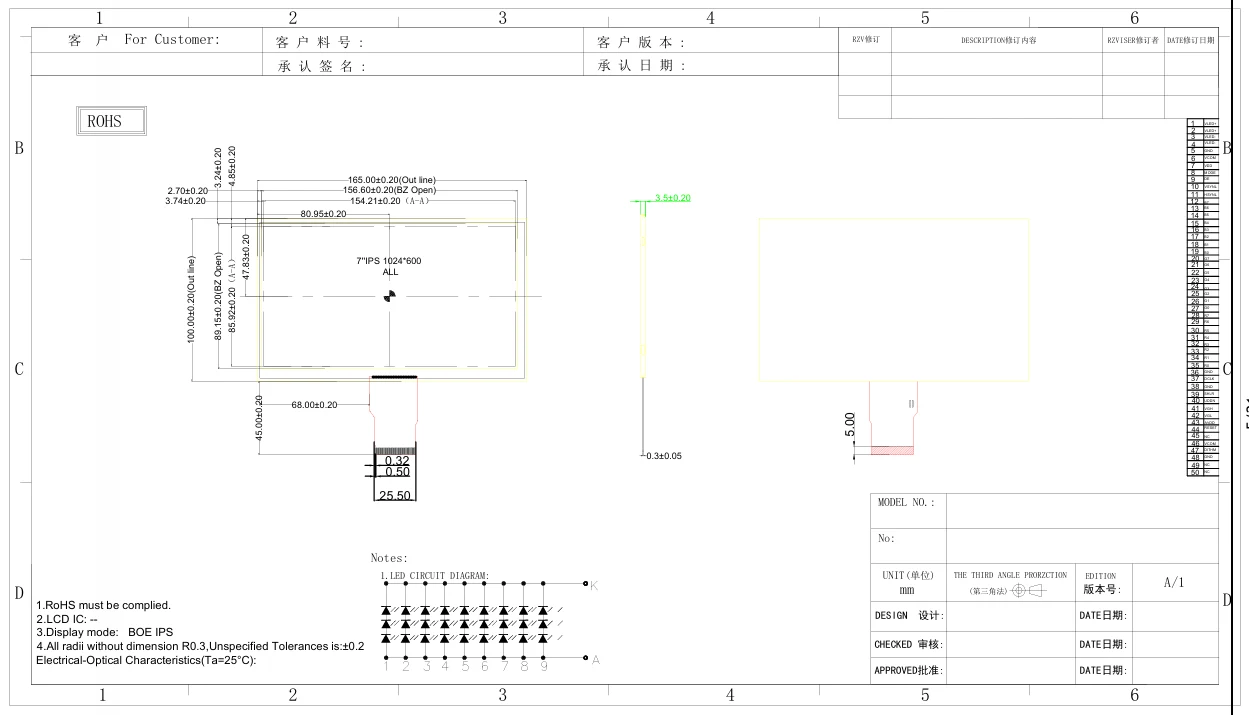

Kontur ölçüləri

165 (w) × 100 (h) × 3.5 (d) mm

Ekran rejimi

Normal olaraq Qara (IPS texnologiyası)

İnterfeys

TTL Paralel RGB (50 pin FPC)

Səthi təmizləmə

Parlaqlığa qarşı (2h / 3h sərt örtük)

Elektrik xüsusiyyətləri

Rəqəmsal təchizatı gərginliyi (VDD)

3.3v (3.0-3.6V)

Analog təchizatı gərginliyi (AVDD)

9.6v (9.4-9.8V)

TFT qapısı gərginliyi (VGH / VGL)

18v (17-19V) / -6V (-7--5V)

Cari istehlak (tip.)

VDD: 30MA, AVDD: 35MA, VGH: 0.5ma, VGL: 1MA

Arxa işıq gərginliyi / cərəyan

9.6v (8.4-10.6v) / 180MA (27 LED)

İşləmə temperaturu

-20 ° C-dən + 70 ° C

Saxlama temperaturu

-30 ° C-dən + 80 ° C

Optik xüsusiyyətlər

Lumence (tip.)

450 CD / M² (mərkəz nöqtəsi)

Kontrast nisbəti (tip.)

800: 1 (0 ° Baxış bucağı)

Cavab müddəti (tip.)

25ms (yüksəliş + düşür)

Baxış bucağı (H / V)

80 ° / 80 ° (CR> 10)

Rəng gamut (NTSC)

50%

Xromatiklik (ağ)

X: 0.230-0.330, Y: 0.260-0.360

İnterfeys və nəzarət

Bağlayıcı tipi

Hirose FH12A-50S-0.55H (50 pin FPC)

Məlumat girişi

8-bit RGB (24 bit rəng dərinliyi)

Sinxron rejimləri

DE rejimi (standart) / HS / VS rejimi

İstiqamətə nəzarət

L / R (sol / sağ sürüşmə) / updn (yuxarı / aşağı tarama)

Dəstəkləmə

8 bit (h) və ya 6 bit (l) qətnamə
