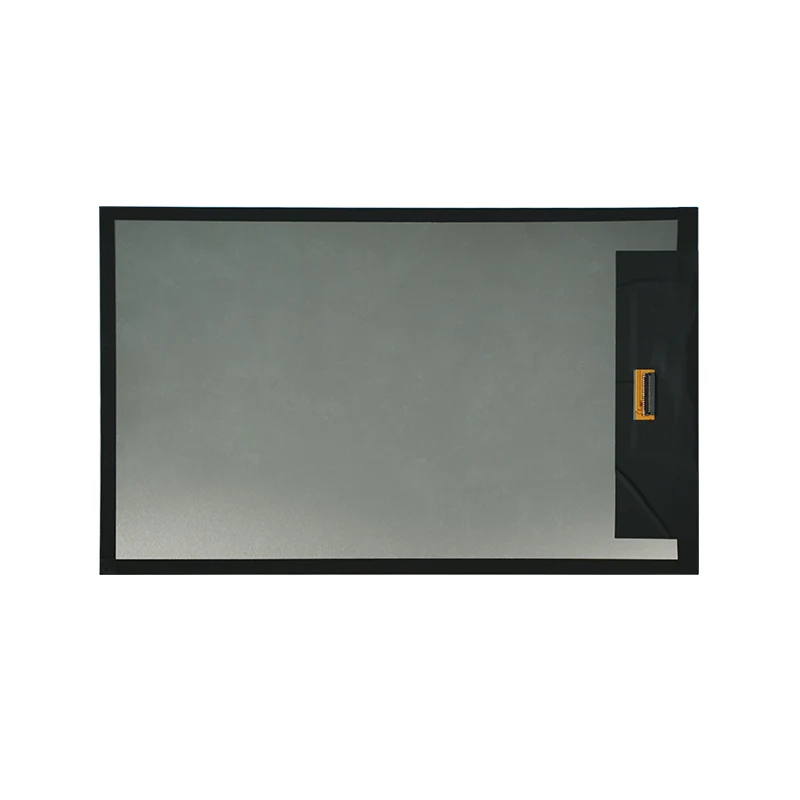

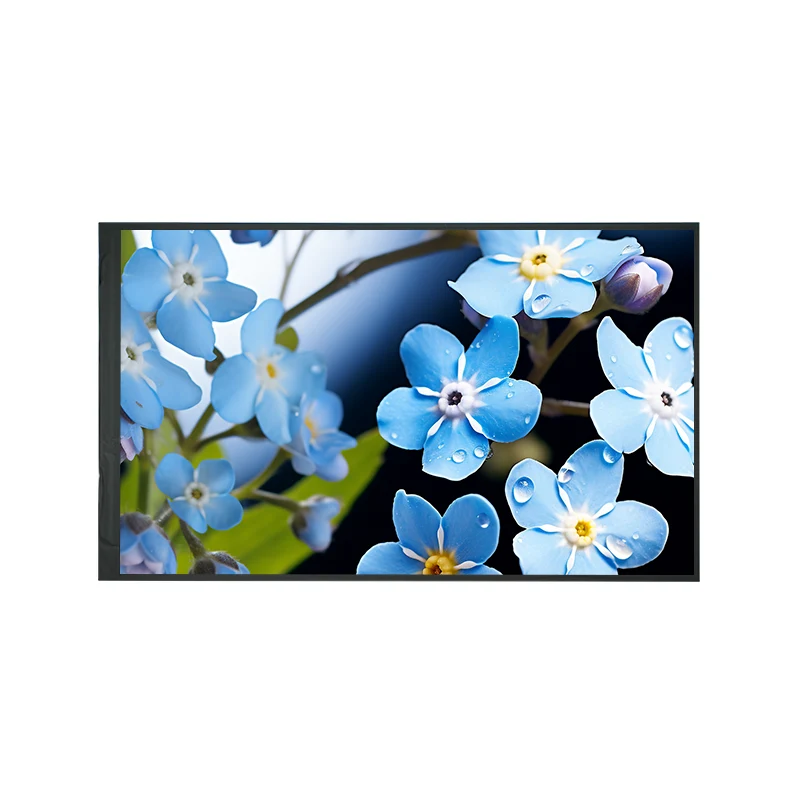

8.0 'Sənaye IPS HD TFT LCD ekran modulu

Ekran növü

8.0 düymlük Termissiv A-Si TFT-LCD (IPS texnologiyası)

Qətiyyət

800 (RGB) × 1280 (WXGA)
16,7 milyon rəngli rənglər

Piksel təfərrüatları

• Piksel meydançası: 44.85 μm (H) × 134.55 μm (v)
• Aranjı: RGB şaquli zolaq

Ekran performansı

• Luminance: 280 CD / M² (tip)
• Kontrast nisbəti: 1200: 1 (tip.)
• Cavab müddəti: 30ms (tip)
• Bucaq görüntüləmək: 80 ° (H / V)

Güc tələbləri

• Analog Təchizat (VCI): 2.5-4.8V
• İnterfeys təchizatı (IOVCC): 1.65-3.6V
• Arxa işıq cərəyanı: 140ma (tip)
• Güc ardıcıllığı Dözümlülük: 120MS (SLPOUT rejimi)

İnterfeys

• Növ: Mipi DSI (yalnız video rejimi)
• Konfiqurasiya: 4 Məlumat zolaqları + 1 saat zolağı
• Sürücü IC: JD9365DA
• Məntiqi yenidən qurun: aktiv-aşağı RST PIN

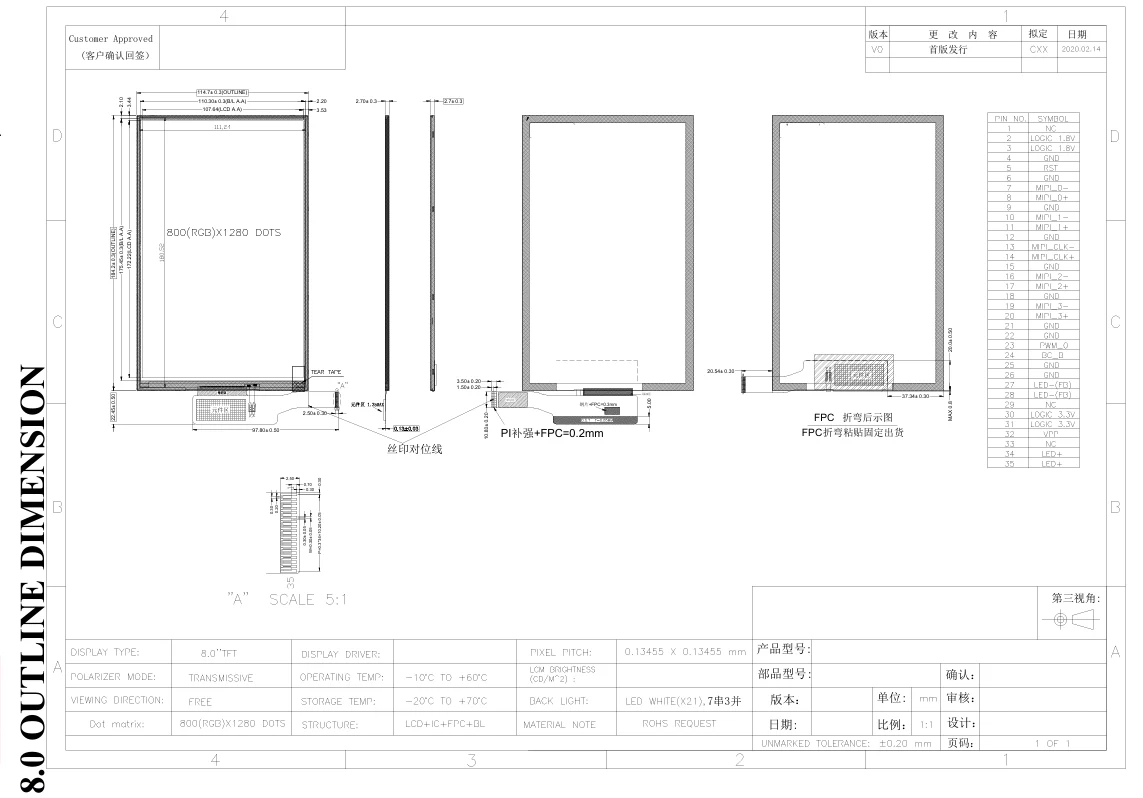

Mexaniki xüsusiyyətlər

• Ölçülər: 114.7 × 184.2 × 2.7 mm (l × w × h)
• Aktiv Sahə: 107.64 × 172.22 mm
• Çəki: TBD (tip.)

Etibarlılıq sınağı

• Əməliyyat tempi: -20 ° C + 60 ° C
• Saxlama tempi: -30 ° C-dən + 70 ° C
• Rütubət: 60 ° C-də 90% RH (96HRS)
• Termal şok: 30 dövr (-20 ° C↔ + 80 ° C)

Arxa işıq vahidi

• Növ: Tək LED (yan işıq)
• İrəli gərginlik: 9.6v (tip)
• Ömür: TBD
• İdarəetmə: Pin 23 vasitəsilə pwm qarmaqarışıq
