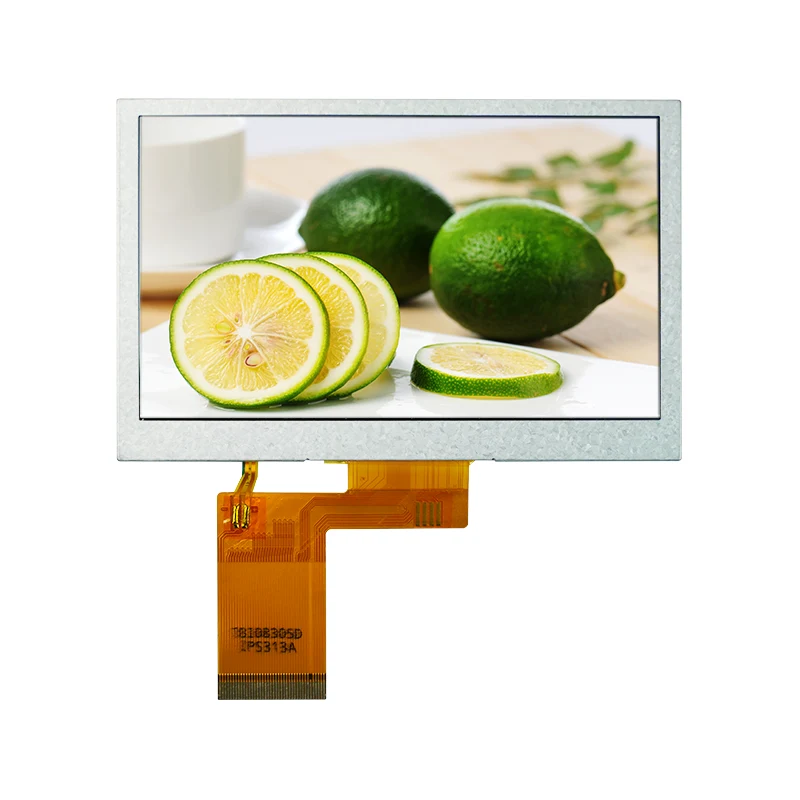

4.3' Transmissiv IPS Rəngli TFT LCD Ekran Modulu

Əsas Xüsusiyyətlər

• Yüksək Parlaqlıq Ekranı: 500 cd/m² (minimum 450 cd/m²) tipik parlaqlıq, hətta güclü mühit işığında aydın görünməni təmin edir.

• Geniş Temperatur Əməliyyatı: Sənaye mühitləri üçün uyğun olan -20°C ilə 60°C arasında işləmə temperaturu diapazonunu dəstəkləyir.

• Geniş Baxış Bucaqları: Tipik üfüqi baxış bucağı 70° və şaquli baxış bucağı 45°–60°, müxtəlif bucaqlardan rahat baxmağa imkan verir.

• Sürətli cavab: 20ms tipik cavab müddəti, dinamik şəkilləri göstərmək üçün idealdır.

• Enerjiyə qənaət edən dizayn: Ağ LED arxa işığı üçün optimallaşdırılmış səmərəliliklə 3,2V aşağı gərginlikdə işləyir.

Tianfu Xüsusiləşdirilmiş 4.3' Transmissiv IPS Rəngli TFT LCD Ekran Modulunun Spesifikasiyası

Tianfu 4.3' Transmissiv IPS Rəngli TFT LCD Ekran Modulu Təfərrüatları

4.3' Transmissiv IPS Rəngli TFT LCD Ekran Modulu müxtəlif sahələrdə aşağıdakı kimi istifadə olunur:

Sənayenin avtomatlaşdırılması və nəzarəti

• Sənaye HMI Panelləri: İstehsal xəttinin monitorinqi, avadanlıq statusunun ekranı

• Test və Ölçmə Alətləri: Osiloskop, spektr analizatorunun ekran interfeysləri

• PLC İdarəetmə Terminalları: Zavod avtomatlaşdırma sistemləri üçün insan-maşın interfeysləri

Avtomobil və Nəqliyyat Sistemləri

• Avtomobildə Naviqasiya Ekranları: Satışdan sonrakı avtomobil naviqasiya ekranları

• İctimai Nəqliyyat Məlumatı: Avtobus dayanacağına gəliş sistemləri, bilet terminalları

• İnşaat Maşınları Alətləri: Ekskavator, kran operator panelləri

Tibbi və Səhiyyə Avadanlıqları

• Portativ Tibbi Cihazlar: Monitor, diaqnostik avadanlıq ekranları

• Sağlamlığa Nəzarət Terminalları: İcma səhiyyə cihazı interfeysləri

• Laboratoriya Alətləri: Analitik alətlər üçün məlumat ekranları

Ağıllı ev və IoT

• Ağıllı İdarəetmə Panelləri: Ev mərkəzi idarəetmə sistemləri üçün toxunma interfeysləri

• Təhlükəsizlik Monitorinqi Ekranları: İnterkom sisteminin ekranlarının qurulması

• Ağıllı Cihaz İnterfeysləri: Yüksək səviyyəli soyuducu, paltaryuyan maşın idarəetmə panelləri

Ticarət və Pərakəndə Avadanlıqlar

• POS Sistemləri: Pərakəndə terminal ekranları

• Reklam Məlumat Ekranları: Kiçik miqyaslı rəqəmsal işarə tətbiqləri

Müştərimizin qiymətləndirməsi: Sənaye Termostat Paneli

Sənaye avadanlığı istehsalçısı bu modulu temperatur nəzarət sistemi üçün ekran interfeysi kimi qəbul etmişdir. Parlaqlığın azalması olmadan -10°C-də soyuq saxlama mühitində 2 ildən artıqdır ki, stabil işləyir. Baxış bucağı çoxbucaqlı monitorinq tələblərinə cavab verir.

S1: Bu 4,3 düymlük TFT modulu üçün enerji təchizatı tələbləri hansılardır?

A: Modul iki enerji təchizatı tələb edir: 1) məntiq bölməsi üçün 3.2V (tipik); 2) LED arxa işığı üçün 12-16V, tipik dəyəri 14V. Arxa işığın cərəyanı təxminən 40 mA-dır. Ekran performansına təsir edən gərginlik dalğalanmalarının qarşısını almaq üçün sabit DC-DC çeviricisindən istifadə etmək tövsiyə olunur.

S2: Modul aşağı temperaturlu mühitlərdə normal işləyə bilərmi?

Cavab: Bəli, bu modul ciddi sınaqdan keçib və -20°C-dən 60°C-dək ətraf mühit temperaturu diapazonunda normal işləyə bilər. Aşağı temperaturlu mühitlərdə ilkin işə salınma vaxtı bir qədər uzadıla bilər (təxminən 1-2 saniyə), lakin displey performansı təsirlənmir. Saxlama temperaturu diapazonu -20°C ilə 70°C arasındadır.

S3: Modulun baxış bucağı xüsusiyyətləri hansılardır? Hansı quraşdırma mövqeləri uyğundur?

A: Bu modul tipik üfüqi baxış bucağı 70° və şaquli baxış bucağı 45°-60° olan 12 saat baxış bucağı dizaynını qəbul edir. Müşahidəçinin gözləri ilə və ya bir qədər yuxarı mövqe səviyyəsində quraşdırmaq üçün uyğundur. Çoxbucaqlı görüntü tələb edən proqramlar üçün quraşdırma bucağını tənzimləmək və ya digər baxış bucağı xüsusiyyətlərinə malik modeli seçmək tövsiyə olunur.

4-cü sual: 20 ms cavab müddəti videonun oynatılmasını dəstəkləyirmi?

Cavab: 20 ms (maksimum 30 ms) tipik cavab müddəti məlumat yeniləmələri, GUI keçidi və standart təyinatlı videonun oxudulması daxil olmaqla, əksər proqram ssenarilərini dəstəkləyə bilər. Yüksək sürətli hərəkətli video və ya oyun proqramları üçün daha qısa cavab müddəti olan xüsusi model seçmək tövsiyə olunur.

5-ci sual: Modulun xidmət müddəti və arxa işığın deqradasiyası necədir?

A: Nominal iş şəraitində modul 30.000 saatdan çox istifadə müddəti üçün nəzərdə tutulmuşdur. LED arxa işığının parlaqlığının azalması adətən 10.000 saat ərzində 10%-dən az olur. Arxa işığın ömrünü uzatmaq üçün uzun müddət maksimum parlaqlıqda işləməkdən çəkinmək tövsiyə olunur.

S6: O, toxunma funksiyasını dəstəkləyirmi?

A: Bu model yalnız ekran moduludur və toxunma funksiyasını birləşdirmir. Bununla belə, biz uyğun rezistiv və ya tutumlu sensor ekran komponentlərini təmin edə və laminasiya prosesinə kömək edə bilərik. Sensor ekranı ayrıca satın almaq və inteqrasiya etmək lazımdır.

Nümunə Təchizat Siyasəti

Nümunənin mövcudluğu: Müştərilərin qiymətləndirilməsi və sınaqdan keçirilməsi üçün 1-10 ədəddən ibarət kiçik partiya nümunələri mövcuddur.

Daxil olan sənədlər: Hər bir nümunə paketinə aşağıdakılar daxildir:

• Məhsul məlumat cədvəlini tamamlayın

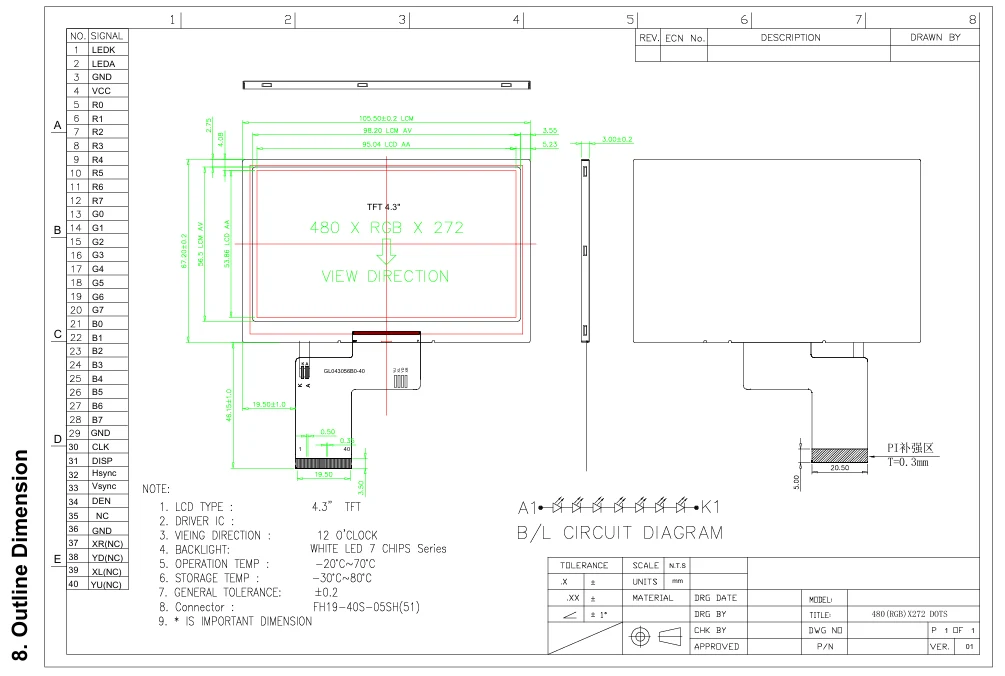

• Mexaniki çertyojlar (DXF/STEP formatlarında CAD faylları)

• Pin tərifləri və elektrik qoşulma diaqramı

• Tövsiyə olunan başlatma vaxtı və qeydiyyat konfiqurasiya kodu

• Təhlükəsiz əməliyyat və ESD mühafizəsi qaydaları

Nümunə Qiymətləndirmə Tövsiyələri

Nümunələri tələb etməzdən əvvəl, lütfən, texniki komandanızın aşağıdakı imkanlara malik olduğundan əmin olun:

• Sürmə qabiliyyəti: Modul üçün 3,2V məntiqi güc və 12–16V LED arxa işığı enerjisi təmin etmək bacarığı

• İnterfeys uyğunluğu: Sistem anakartı FH19‑40S‑0.5SH(51) 40-pin konnektoru və ya ekvivalent adapter həllini yerləşdirə bilər

• Siqnal dəstəyi: Əsas idarəetmə çipi RGB 24-bit və ya 16-bit paralel interfeys siqnallarını çıxara bilər

• İstilik mülahizələri: Cihazınızın daxilində kifayət qədər istilik yayılması üçün yer ayrılmışdır

🔧 Peşəkar Texniki Dəstək Sahəsi

Əsas Texniki Dəstək (ödənişsiz verilir)

Biz birbaşa müştərilərə LCD modulu ilə bağlı aşağıdakı peşəkar texniki dəstəyi təklif edirik:

1. Spesifikasiyalar və İnteqrasiya Məsləhətçiliyi

• Modulun elektrik xarakteristikası və enerji təchizatı dizayn tövsiyələrinin şərhi

• Mexanik quraşdırma və struktur uyğunluq təhlili

• Konnektorun lehimlənməsi və kabelin yığılması proseslərinə dair təlimat

• Ətraf mühitə uyğunlaşma qabiliyyətinin (temperatur/rütubət) qiymətləndirilməsi üçün tövsiyələr

2. Sürücü IC Texniki Sənədləri

• ILI6485 sürücü IC üçün tam məlumat cədvəli

• Təfərrüatlı registr konfiqurasiyası və başlatma ardıcıllığı nümunələri

• İnterfeys vaxtı parametrlərinin təhlili və uyğun tövsiyələr

• Rəng qammasının korreksiyası üçün istinad sxemi

3. Optik Performans Sazlama Rəhbərliyi

• Parlaqlıq vahidliyinin test üsulları və standartları

• Faktiki quraşdırmalarda bucaq xüsusiyyətlərinə baxmaq üçün optimallaşdırma təklifləri

• Kontrast və rəng performansı üçün tənzimləmə istiqamətləri

• Cavab müddəti testi və qiymətləndirmə sxemləri

4. Etibarlılığın Yoxlanması Dəstəyi

• Tövsiyə olunan yanma sınaq şərtləri və dövrləri

• ESD mühafizə dizaynı və tövsiyələri

• Temperatur dövrü sınaq üsulları

• Uzunmüddətli əməliyyat etibarlılığının qiymətləndirilməsi üçün əsas məqamlar

Texniki Dəstək Cavabı

• Cavab müddəti: Texniki sorğular iş günlərində 24 saat ərzində cavablandırılır

• Ünsiyyət üsulları: Ətraflı texniki mübadilə üçün e-poçt, telefon və onlayn görüşlər vasitəsilə dəstək

• Sənədlər: Bütün texniki sənədlər həm Çin, həm də ingilis dillərində təqdim olunur

• Tez-tez verilən suallar kitabxanası: Müştərilərin müraciəti üçün ümumi inteqrasiya məsələləri üçün həll kitabxanası yaradılmışdır
