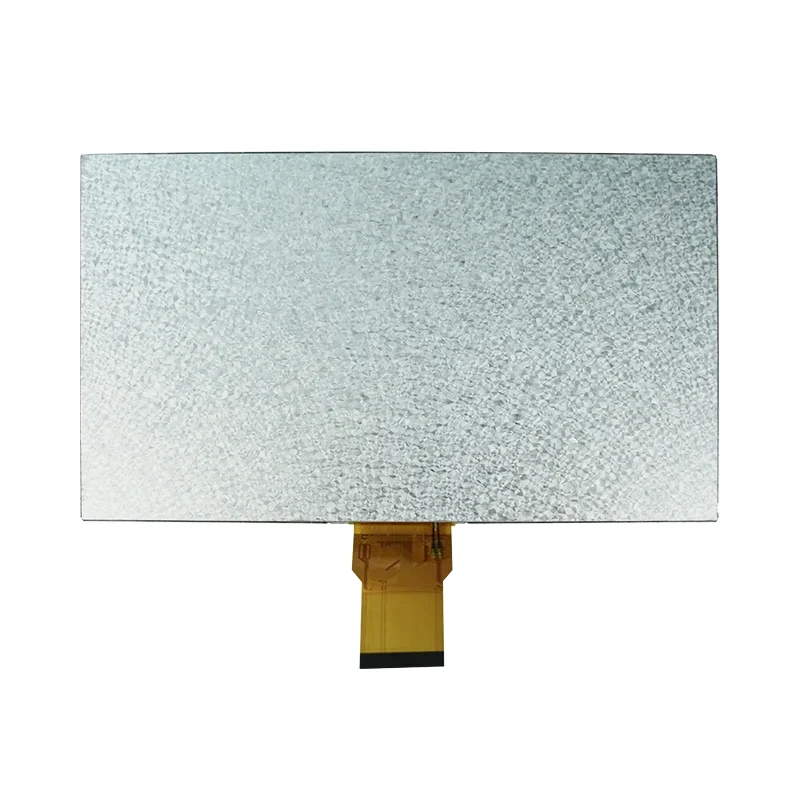

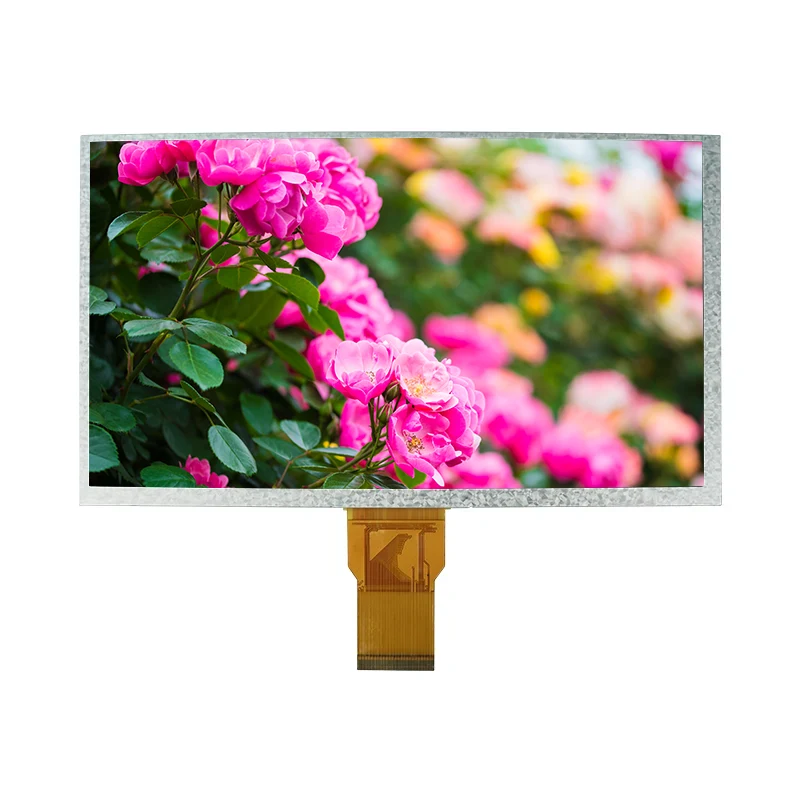

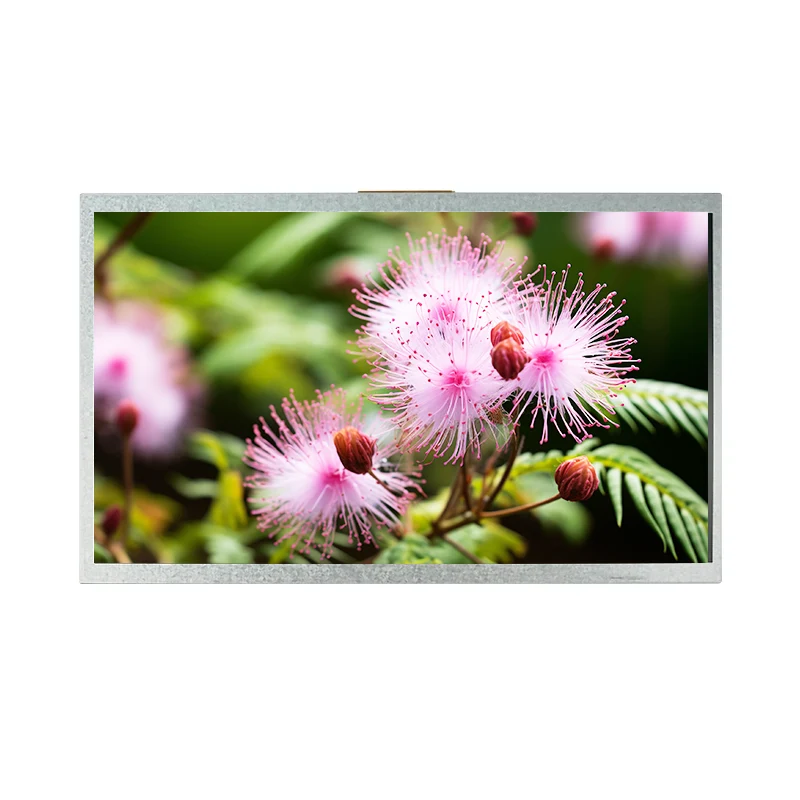

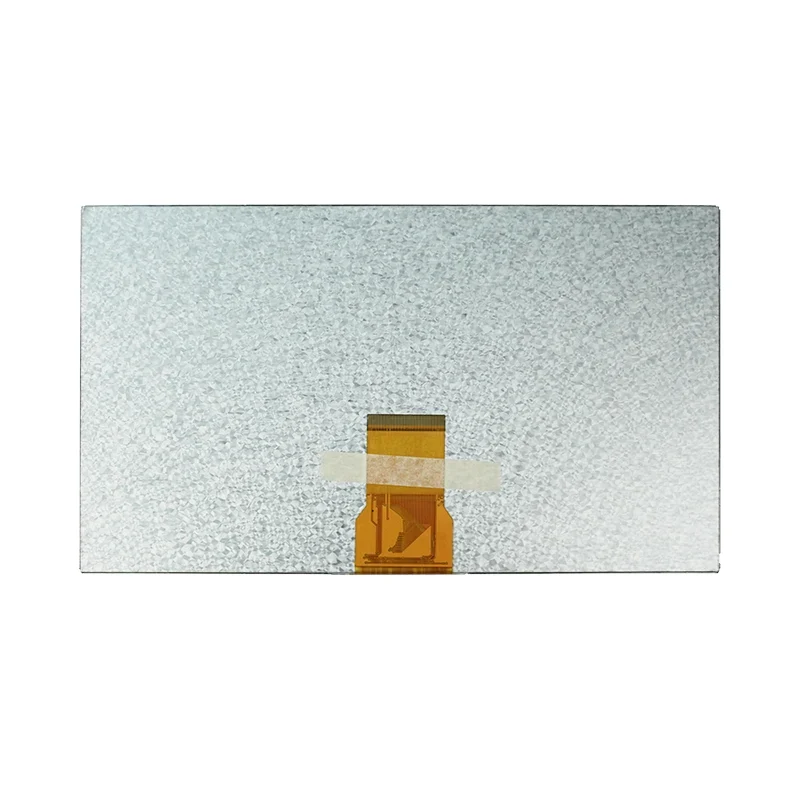

9.0' Sənaye HDMI TFT LCD Ekran Modulu

Əsas üstünlüklər – Niyə bu modul dizaynınıza uyğun gəlir

📐WVGA Yüksək Çözünürlüklü Aydınlıq

RGB zolaqlı tənzimləmə ilə aydınlıq 800×480 piksel HMI interfeysləri üçün aydın şəkillər və incə mətn təqdim edir.

🔌Sorunsuz İnterfeys Uyğunluğu

24 bitlik paralel RGB (MPU interfeysi) əksər sənaye və istehlakçı nəzarətçiləri ilə işləyir və inkişaf səylərini azaldır.

❄️🔥Geniş Temperatur Aralığı

-10 ℃ ilə 60 ℃ arasında işləyir; -20 ° C-ə qədər saxlama. Tənzimlənməmiş fabrik döşəmələrində və ya açıq qapaqlarda etibarlıdır.

💡Uzun ömürlü arxa işıq

20.000 saatlıq LED istifadə müddəti dayanma müddətini və dəyişdirmə xərclərini minimuma endirir. 120 cd/m² parlaqlıq əla oxunuşu təmin edir.

⚙️COGTexnologiya və Flicker Control

Çip-on-Glass qablaşdırma kompaktlığı təmin edir, tənzimlənən VCOM (4.0–4.4V) isə minimal titrəmə üçün dəqiq tənzimləmə imkanı verir.

🛠️Fərdiləşdirmə Hazırdır

Kiçik partiyalı sınaq sifarişləri qəbul edilir. Unikal tələblərinizə uyğunlaşdırmaq üçün fərdiləşdirilə bilən FPC, B/L, sensor panel və proqram təminatı.

Texniki Spesifikasiyalar

Təfərrüatlar

Tətbiqlər və Uğur Hekayələri

Bu 9.0" HMI kvadrat TFT LCD modulu sənayenin geniş spektrində uğurla tətbiq edilmişdir. Aşağıda Tianfu Display-in müştərilərə məqsədlərinə çatmasına kömək etdiyi tipik hallar və real dünya nümunələri verilmişdir.

🏭Sənaye Avtomatlaşdırılması - CNC Maşın üçün İdarəetmə Paneli

Avropalı maşın istehsalçısına CNC operator paneli üçün möhkəm ekran lazım idi. Geniş işləmə temperaturu (-10 ℃ ilə 60 ℃ arasında) və COG yığcamlığı onların mövcud korpusuna qüsursuz inteqrasiya etməyə imkan verdi. Nəticə: sahədə nasazlıqları 30% azaldıb və sadələşdirilmiş montaj.

🏥Tibbi Avadanlıq – Xəstə Monitoru İnterfeysi

Tibbi cihazın işə salınması üçün biz onların portativ monitoruna uyğun fərdi FPC və arxa işıq dizaynı təqdim etdik. 350:1 kontrast nisbəti parlaq xəstəxana mühitlərində belə aydın dalğa forması göstərməsini təmin edir. 12 aylıq zəmanət onlara normativ sənədləri təqdim etmək üçün inam verdi.

🏠 Smart Home – Mərkəzi İdarəetmə Paneli

Ağıllı ev inteqratoru bu modulu 24 bitlik RGB interfeysi üçün seçdi ki, bu da hamar animasiya göstərilməsini təmin etdi. Tənzimlənən VCOM aşağı parlaqlıqda titrəməni aradan qaldırmağa kömək etdi və istifadəçini gücləndirdi

gecə istifadəsi zamanı təcrübə.

📊Ticarət Köşkü - Açıq Bilet Terminalı

Saxlama temperaturu -20℃-ə qədər olan modul açıq köşklərdə qış şəraitindən xilas oldu. 20.000 saatlıq arxa işığın ömrü texniki xidmət çağırışlarını azaldır, müştəri üçün ümumi sahiblik dəyərini azaldır.

Fərdiləşdirmə Seçimləri

• FPC (Flexible Printed Circuit):Konnektorunuza uyğunlaşdırmaq üçün pinout, uzunluq və ya formanı dəyişdirin.
• Arxa işıq (B/L):Xüsusi işıqlandırma tələbləri üçün parlaqlığı, rəngi və ya LED düzenini tənzimləyin.
• Toxunma Paneli: Əlavə etxüsusi örtüyü ilə rezistiv və ya kapasitiv toxunma.
• Mikroproqram və İnterfeys:Başlama ardıcıllığını əvvəlcədən yükləyin və ya qeyri-standart MCU vaxtlarına uyğunlaşın.
• Qapaq şüşəsi və optik bağlama:Artırılmış davamlılıq və optik aydınlıq üçün.

İstehsal və Keyfiyyət Axınımız

1.Dizayn və Mühəndislik İcmalı:Komandamız uyğunluğu yoxlamaq və optimallaşdırmalar təklif etmək üçün sxemlərinizlə işləyir.

2. Prototipləmə (2-3 həftə):Doğrulama üçün kiçik partiyalı nümunələr; lazım olduqda təkrarlanan düzəlişlər.

3. Etibarlılıq Testi:Hər bir partiya spesifikasiyaların yerinə yetirilməsini təmin etmək üçün temperatur dövriyyəsi, vibrasiya və arxa işığın yaşlanma testlərindən keçir.

4. Kütləvi istehsal (3-6 həftə):COGbağlantısı, FPC montajı, arxa işığın inteqrasiyası və optik yoxlama.

5.100% Çıxan Yoxlama:Son elektrik, optik və vizual yoxlama. Lotun izlənməsi qeydləri 5 il ərzində saxlanılır.

Biz həmçinin məlumat cədvəlləri, işəsalma kodu və sınaq hesabatları daxil olmaqla tam sənədləri təqdim edirik - mühəndislərinizə inamla inteqrasiya etmək imkanı veririk.
