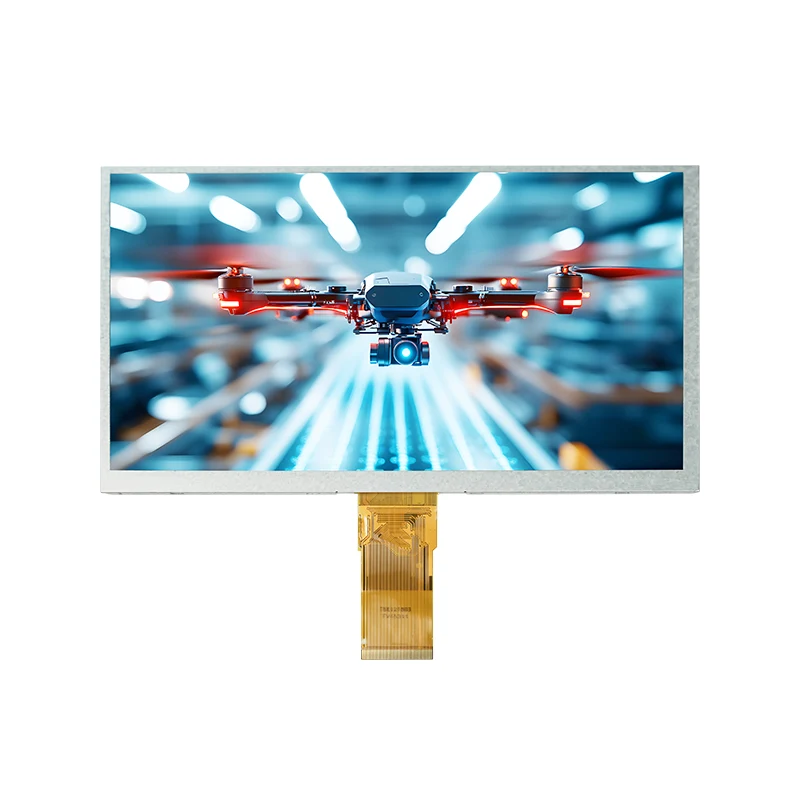

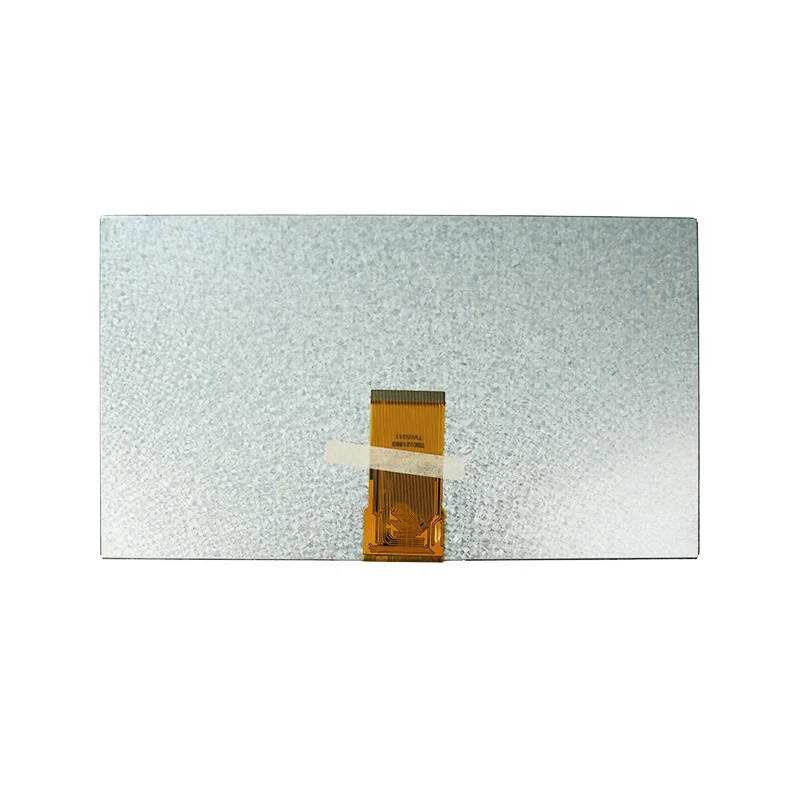

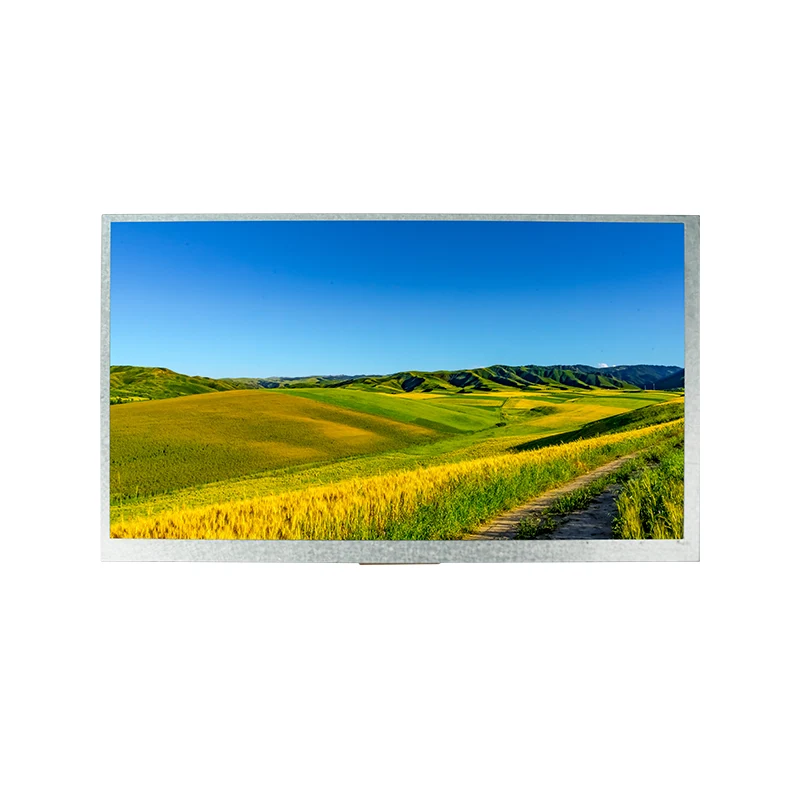

9.0' HMI Kvadrat TFT LCD Ekran Modulu

Tianfu 24-bit RGB interfeysi və COG texnologiyası ilə möhkəm 9.0 'HMI Square TFT LCD Ekran Modulu təklif edir. Sənaye/tibbi avtomatlaşdırma üçün qurulmuş, xüsusi FPC-ləri dəstəkləyir, -20°C-dən 70°C-dək işləyir və etibarlı 12 aylıq zəmanətlə dəstəklənir.

Sorğu göndərin

Məhsul təsviri

Əsas Xüsusiyyətlər və Üstünlüklər

🔍Yüksək Rezolyusiyada Aydınlıq

Kəskin, geniş bucaqlı görünmə üçün 800×480 RGB zolaqlı piksel və 6 saat baxış istiqaməti ilə 9,0 düymlük TFT-LCD.

🔌 Güclü İnteqrasiya

24 bitlik paralel RGB interfeysi sənaye və istehlak sistemləri ilə qüsursuz uyğunluğu təmin edir.

⚡ Ultra Aşağı

Güc Dizaynı Enerjiyə həssas tətbiqlər üçün ideal olan 2,8–3,3V (rəqəmsal) və 9,4–9,8V (analoq) ilə səmərəli işləyir.

🌡️Həddindən artıq davamlılıq

-20℃-dən 70℃-dək işləməyə davamlıdır və sərt mühitlər üçün 20.000 saatlıq LED arxa işığı (18 LED, 120mA) ilə təchiz edilmişdir.

🎯Dəqiq mühəndislik

COG texnologiyası və optimallaşdırılmış VCOM gərginliyi titrəmələri minimuma endirərək yüksək kontrast və sabit performans təmin edir.

Tianfu Xüsusi 9.0 'HMI Square TFT LCD Ekran Modulunun Spesifikasiyası

Əsas Spesifikasiyalar
Ekran Ölçüsü	9,0 düymlük a-Si TFT-LCD (ötürücü)
Qətnamə	800(RGB) × 480 piksel (RGB zolaqlı)
Ekran rejimi	Normal Ağ TN, saat 6 Baxış İstiqaməti
İnterfeys	24-bit Paralel RGB (MPU İnterfeysi)
Enerji təchizatı gərginliyi	Rəqəmsal: 2,8–3,3 V (DVDD) Analoq: 9,4–9,8 V (AVDD) Qapı gərginliyi: VGH=17–19 V, VGL=-6,6~-5,4 V
Arxa işıq	Ağ LED × 18 (Ümumi cərəyan: 120 mA)

Mütləq Maksimum Reytinqlər
İşləmə temperaturu	-20,0℃ ~ 70,0℃
Saxlama temperaturu	-30.0 ℃ ~ 80.0 ℃

Elektrik Xüsusiyyətləri
Rəqəmsal Təchizat Gərginliyi (DVDD)	3,0 V (Min) / 3,3 V (Tip) / 3,6 V (Maks)
Analoq Təchizat Gərginliyi (AVDD)	9,4 V (Min) / 9,6 V (Tip) / 9,8 V (Maks)
Gate On Voltage (VGH)	17 V (Min) / 18 V (Tip) / 19 V (Maks.)
Gate Off Voltage (VGL)	-6,6 V (Min) / -6 V (Tip) / -5,4 V (Maks)
Ümumi Elektrod Sürmə Siqnalı (VCOM)	3,7 V (Növ)

Arxa işığın texniki xüsusiyyətləri
LED İrəli Gərginlik	9,0 V (Tip) / 9,9 V (Maks)
LED Ömrü	20,000 Hr
LED Parlaqlıq	≥3000 cd/m²
LCM Parlaqlıq	120 cd/m²

Zamanlama Parametrləri (Üfüqi)
DCLK Tezliyi	33.3 MHz (Tip) / 50 MHz (Maks.)
Üfüqi Ekran Sahəsi	800 DCLK
HS Pulse Eni	1 DCLK (Min) / 48 DCLK (Tip)
HS Arxa eyvan	88 DCLK
HS Ön eyvanı	40 DCLK

Təfərrüatlar

Sertifikatlar və Keyfiyyət Təminatı

Tianfu Display etibarlı, yüksək keyfiyyətli displey modullarını təqdim etməyə sadiqdir. Bizim istehsal proseslərimiz beynəlxalq səviyyədə tanınmış sertifikatlar və ciddi keyfiyyətə nəzarət sistemləri ilə dəstəklənir.

ISO 9001:2015 Sertifikatı:Davamlı performansın optimallaşdırılmasını təmin edən standartlaşdırılmış keyfiyyət idarəetmə iş axını.
Qlobal Uyğunluq:100% RoHS & REACH uyğun xammal, Avropa və Şimali Amerika bazarlarına birbaşa idxal üçün təhlükəsizdir.
100% İkili Qapılı Yoxlama:Hər bir TFT modulu təhlükəsiz qablaşdırmadan əvvəl tam avtomatlaşdırılmış elektrik, optik vahidlik və ekoloji sınaqdan keçir.
Partiya Etibarlılıq Qeydləri: Hər bir istehsal lotunda məcburi temperatur dövriyyəsi, rütubət müqaviməti və arxa işığın sürətləndirilmiş yaşlanma testləri.
Tam Lotun İzlənməsi:Fərdi istehsal tarixlərinə, kimyəvi partiyalara və laboratoriya sınaq qeydlərinə uyğunlaşdırılmış seriyalı vahid izləmə.

Niyə Tianfu seçirsiniz? - Rəqabət Üstünlükləri

Xüsusiyyət	Tianfu 9.0" HMI Kvadrat Modulu	Tipik Alternativ
İşləmə temperaturu	-20℃ ~ 70℃ (geniş diapazon)	0℃ ~ 50℃ (məhdud)
Arxa işığın ömrü	20.000 saat	10.000-15.000 saat
Flicker Control	Minimum titrəmə üçün optimallaşdırılmış VCOM + COG dizaynı	Əsas kompensasiya, aşağı parlaqlıqda nəzərə çarpan titrəmə
Fərdiləşdirmə Dəstəyi	FPC, B/L, TP, sürətli dönüş ilə proqram təminatı modifikasiyaları	Sərt MOQ, uzun müddət
Keyfiyyət sertifikatları	ISO 9001, RoHS, REACH, tam izlenebilirlik	Çox vaxt məhdud sənədlər
Zəmanət və Dəstək	12 aylıq zəmanət, mühəndis dəstəyi, 24 saat cavab	Standart 3-6 ay, məhdud texniki yardım
Nümunə və Kiçik Partiya Sifarişlər	Qəbul olunur (1-30 ədəd təcili anbar)	Yüksək MOQ tələb olunur
