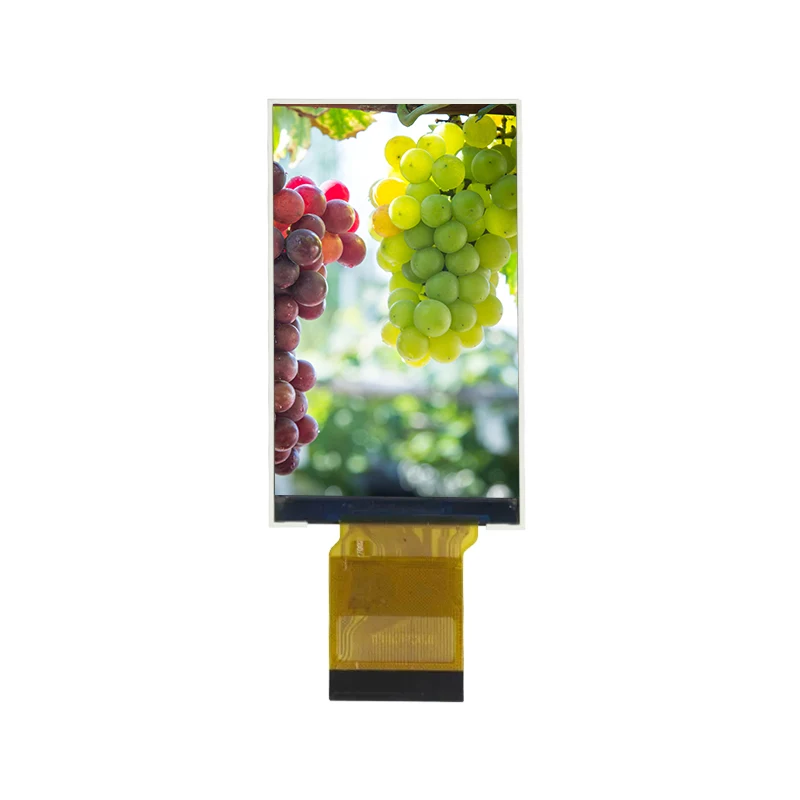

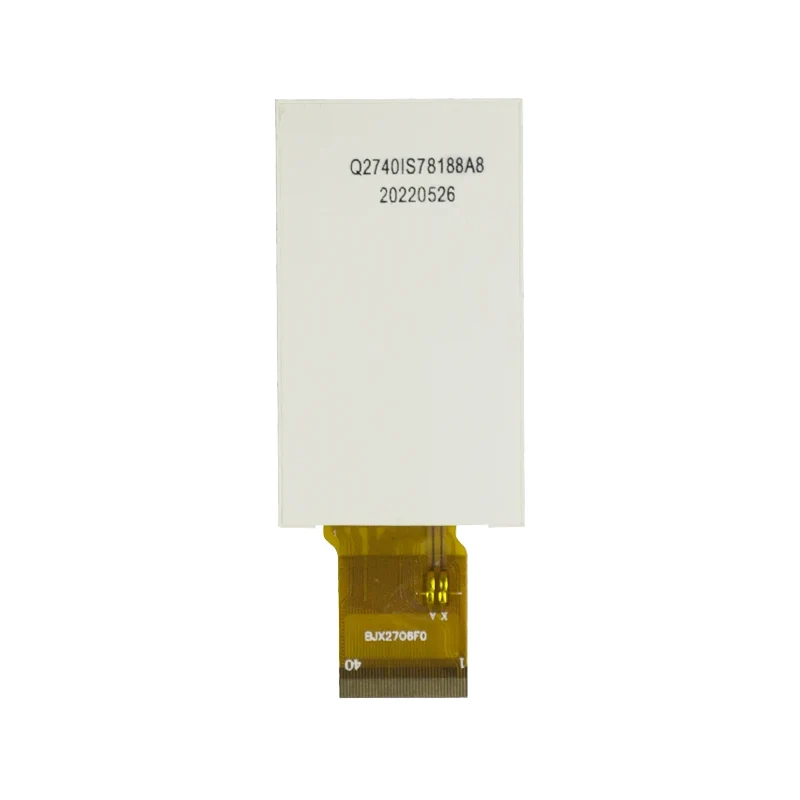

3.92' Geniş Temp IPS TFT LCD Ekran Modulu

Peşəkar Çin LCD istehsalçısı və xüsusi təchizatçısı kimi, Tianfu bu 3.92 'Geniş Temperatur IPS TFT LCD Ekran Modulunu təqdim edir və yüksək xərc-effektivliyi və etibarlılığı vurğulayır. Bu modul ST7796 sürücü IC-dən istifadə edir, 320×320 təsvir ölçüsünə malikdir və geniş baxış bucaqları olan 3,92 düymlük IPS ekranında aydın, ətraflı və sabit təsvirlər təqdim edərək 16,7 milyon rəngi dəstəkləyir. Məhsul geniş iş temperaturu imkanlarına malikdir (-20°C-dən +70°C-dək), onu açıq hava, sənaye və avtomobil tətbiqləri kimi sərt mühitlər üçün uyğun edir. O, həmçinin MCU/SPI interfeyslərini və geniş gərginlik diapazonunu (2.5V–3.6V) dəstəkləyir, bu da onu portativ və aşağı güclü cihazlar üçün ideal edir.

Nəyə qadirdir?

Real-Time Məlumat Vizuallaşdırması: Qrafikləri, nişanları, mətni və məlumat interfeyslərini aydın şəkildə göstərir

İnsan-Maşın İnterfeysinin Əsası (HMI): İstifadəçilər üçün intuitiv toxunma və ya düyməyə əsaslanan interaktiv interfeys təqdim edir.

Aşağı güclə işləmə: Geniş gərginlikli dizayn (2.5V–3.6V) batareya ilə işləyən və ya portativ cihazlar üçün idealdır

Geniş Temperatur Aralığında Sabit Performans: -20°C-dən +70°C-dək sərt mühitlərdə etibarlı şəkildə işləyir, açıq hava, sənaye və avtomobil tətbiqləri üçün etibarlılığı təmin edir.

Spesifikasiya

Tianfu 3.92' Geniş Temp IPS TFT LCD Ekran Modulu Təfərrüatları

Portativ Monitorlar: ürək dərəcəsini, qan oksigenini və qan təzyiqi dalğa formalarını aydın şəkildə göstərir. Əl Diaqnostik Cihazları: Ultrasəs görüntüləmə və bədən istiliyinin skrininq alətləri üçün interfeyslər

Avtomobil və Nəqliyyat

Avtomobil Mərkəzi İdarəetmə Yardımçı Ekranları: Kondisionerə nəzarət və təkər təzyiqinə nəzarət üçün ekran. Elektrikli Avtomobil Alət Panelləri: Batareya səviyyəsi, sürət və naviqasiya siqnalları üçün ekran

Sənaye Avtomatlaşdırma və HMI

Sənaye İdarəetmə Panelləri: PLC statusunun monitorinqi və istehsal xətti məlumatlarının vizuallaşdırılması

Ağıllı Ev İdarəetmə Ekranları: Təhlükəsizlik, temperatur nəzarəti və işıqlandırma üçün inteqrasiya olunmuş interfeys

Test və Ölçmə Alətləri

Osiloskoplar və Spektr Analizatorları: Real vaxtda dalğa formasının göstərilməsi

Ağıllı Elektrik Sayğacları və Enerji İdarəetmə: Enerji istehlakı əyriləri və həyəcan məlumatı ekranı

İstehlak Elektronikası və Ağıllı Cihazlar

Ağıllı Saatlar/Fitness Avadanlıqları: Dəyirmi UI dizaynı üçün uyğunlaşdırılmışdır

Məişət Cihazı Panelləri: Qəhvə maşınları və sobalar üçün interaktiv interfeyslər.

Keyfiyyətə nəzarət bizim gördüyümüz işlərin əsasını təşkil edir.

Etibarlılıq Testi (Sənaye Standartlarına Uyğundur)

Yüksək Temperaturda Saxlama Testi: 80°C-də 240 saat davamlı əməliyyat, bərpa edildikdən sonra tam funksionallıq saxlanılır.

Aşağı Temperaturda Saxlama Testi: -30°C-də 240 saat davamlı məruz qalma, maye kristalın donması və ya funksional nasazlığı yoxdur.

Yüksək Temperatur və Yüksək Rütubətli Əməliyyat Testi: Korroziya və ya ekran anomaliyaları olmadan 60°C və 90% nisbi rütubətdə 240 saat fasiləsiz işləmə.

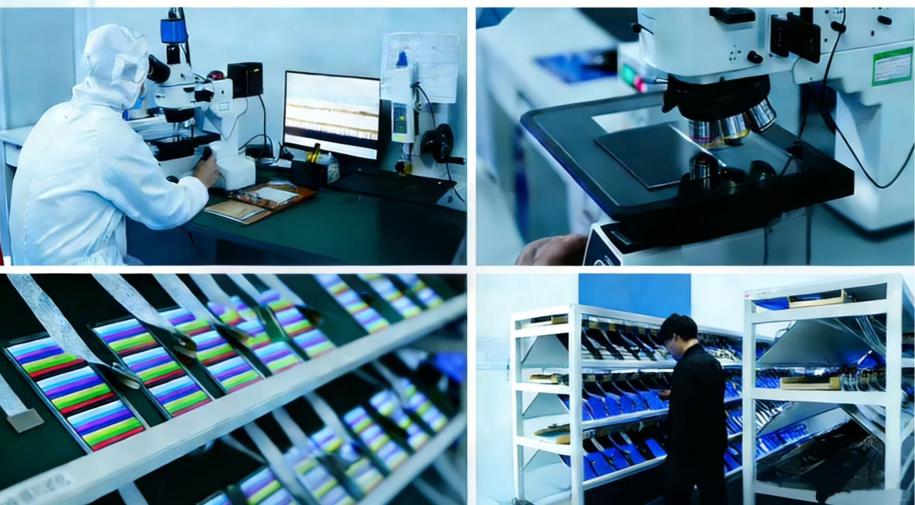

İstehsal və Keyfiyyətə Nəzarət Standartları

Tam Avtomatlaşdırılmış SMT Montajı: Ardıcıl lehimləmə keyfiyyətini təmin edir.

100% işə salınan yoxlama: Piksel testi, rəng vahidliyinin təhlili və arxa işığın performansının yoxlanılması.

Yanma Testi: Erkən mərhələdə qüsurlu məhsulları aradan qaldırmaq üçün otaq temperaturunda 48 saat fasiləsiz işləmə.

LCD-ni sizin üçün necə fərdiləşdirə bilərik?

Fərdiləşdirmə Xidmətləri və Proses axını

Özelleştirilebilir Seçimlər

İnterfeys tənzimlənməsi: SPI/MCU prioritet konfiqurasiyası və pin ardıcıllığının uyğunlaşdırılması.

Arxa işığın tənzimlənməsi: Parlaqlıq, rəng temperaturu (2700K–6500K) və qaralma metodu (PWM/analoq) fərdiləşdirmə.

Səthə qulluq: parlamaya qarşı örtük, barmaq izinə qarşı örtük və parlaq/mat laminasiya variantları.

Forma faktorunun modifikasiyası: FPC uzunluğu və interfeys mövqeyinin tənzimlənməsi, xüsusi deliklərin açılması dəstəyi ilə.

Toxunma ekranının inteqrasiyası: Rezistiv/kapasitiv sensor ekran (10 nöqtəyə qədər toxunuşu dəstəkləyir).

Proses axını

Tələblərin təhlili: Qətnaməni, interfeysi və ətraf mühit tələblərini təsdiqləmək üçün texniki qrup məsləhətləşməsi.

Həll dizaynı: Dövrə əlaqə diaqramlarının və sürücünün işə salınma kodunun təmin edilməsi (Arduino, STM32, Raspberry Pi ilə uyğundur).

Nümunə istehsalı: 5-7 iş günü ərzində 3-5 sınaq nümunəsinin çatdırılması.

Yoxlama və Sazlama: Ekran testi, enerji istehlakının optimallaşdırılması və temperaturun yüksəlməsi sınağı ilə bağlı yardım.

Kiçik Partiya Sınaq İstehsalı: Təftiş hesabatları ilə müşayiət olunan 50-500 ədəd ilkin partiya.

Kütləvi istehsal: 15-20 gün ərzində çatdırılma, partiyanın keyfiyyət sənədləri təqdim olunur.
