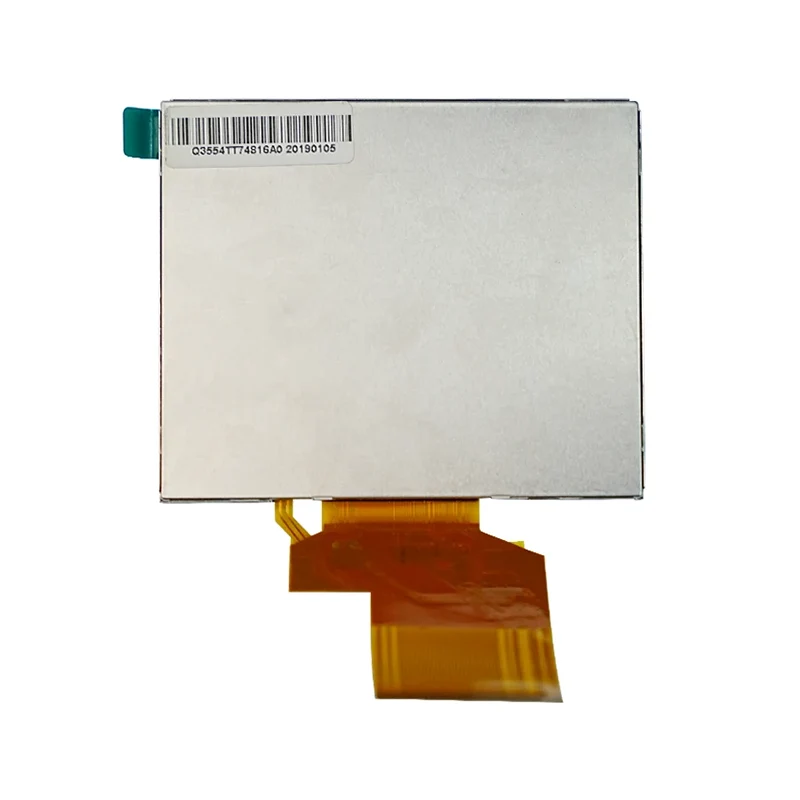

3.5' Sənaye Standartı TN TFT LCD Ekran Modulu

Yüksək keyfiyyətli, sərfəli və fərdiləşdirilə bilən displeylərdə ixtisaslaşmış Çin LCD istehsalçısı olan Tianfu, 3,5' Sənaye Standartı TN TFT LCD Ekran Modulunu təklif edir. Sərt mühitlər üçün hazırlanmış bu modul sənaye sistemlərinə qüsursuz inteqrasiya üçün universal interfeysləri (24-bit RGB, Serial RGB, CCIR601/656) dəstəkləyən 320×RGB×240 təsvir ölçüsü, 16.7M rəng və HX8238D sürücü IC-yə malikdir. Əsas spesifikasiyalara sənaye səviyyəsində temperatur uyğunluğu (-20°C ~ +70°C işləmə, -30°C ~ +80°C saxlama), 6-LED arxa işıq, 350:1 kontrast nisbəti və yığcam ölçülər (76.90×63.9×3.26 mm) daxildir.

Spesifikasiya

Tianfu 3.5 'TFT LCD Ekran Modulu Təfərrüatları

İstər insan-maşın interfeysi (HMI), status göstərici sayğacları, istər portativ cihaz ekranları, istərsə də multimedia oxutma terminallarında istifadə olunsun, 3,5' Sənaye Standartı TN TFT LCD Ekran Modulu aydın, sabit və etibarlı displey həlləri təqdim edir.

1. Sənaye Nəzarəti və Avtomatlaşdırma

· PLC İdarəetmə Panelləri və İnsan-Maşın İnterfeysləri (HMI)

· Əl Sınaq Alətləri (Multimetrlər, Osiloskoplar)

· Sənaye Robot/Avtomatlaşdırma Əməliyyat Panelləri

· Uzaqdan İdarəetmə Bölmələri (Kranlar, İnşaat Maşınları)

· Portativ Məlumatların Alınması və Təftiş Terminalları

2.  Ağıllı Ev və Əşyaların İnterneti (IoT)

· Ağıllı Ev İdarəetmə Panelləri/Mərkəzi İdarəetmə Ekranları

· Ağıllı Divar açarları

· Məişət Avadanlıqlarının İdarəetmə Panelləri (Kondisionerlər, Paltaryuyanlar, Ağıllı Soyuducu Qapıları/Buzqayıran maşınlar, Qabyuyan maşınlar, Fırınlar, Buxar sobaları, Ön Yükləmə Yuma/Qurutma Komboları, Ağıllı Kondisioner/Təmiz Hava Sistemi İdarəetmələri, Ağıllı Su Qızdırıcıları)

3. İstehlak Elektronikası və Ticarət Avadanlıqları

· Portativ Oyun Konsolları, Rəqəmsal Foto Çərçivələr, Portativ DVD Pleyerlər, Bluetooth Dinamik/Radio Ekran Ekranları, POS Terminallar, Sifariş Terminalları, Davamiyyət Maşınları, Elektron Lüğətlər, Erkən Təhsil Maşınları/Öyrənmə Cihazları, Elektron Klaviaturalar, Ticarət Əl Terminalları (Sifariş Terminalları, Barkod Skannerləri)

Niyə 200-dən çox Müştəri Bizi Seçməkdə Davam Edir?

Əsas üstünlüklər

• Yüksək Uyğunluq üçün Çox İnterfeys Dizaynı

Paralel RGB, serial RGB və CCIR656/601-i eyni vaxtda dəstəkləyir, müxtəlif əsas idarəetmə sxemlərinə çevik uyğunlaşmaya imkan verir və müştərilərin aparat tənzimləmə xərclərini azaldır.

• Sənaye səviyyəli Ətraf Mühitə Uyğunluq

-10°C ~ +60°C işləmə temperaturu diapazonuna malikdir və yüksək aşağı temperaturda saxlama, temperaturun dəyişməsi, vibrasiya və ESD daxil olmaqla çoxsaylı etibarlılıq testlərindən keçərək onu sərt mühitlər üçün uyğun edir.

• Optimallaşdırılmış Optik və Toxunma Təcrübəsi

Müdaxilə saçaqlarını aradan qaldırmaq və hamar toxunma əməliyyatını təmin etmək üçün Nyuton üzüklərinə davamlı tutqun filmi qəbul edir; səth sərtliyi cızıqlara qarşı müqavimət üçün ≥ 3H-dir, yüksək tezlikli əməliyyat ssenariləri üçün idealdır.

• Dəqiq mexaniki struktur və asan montaj dizaynı

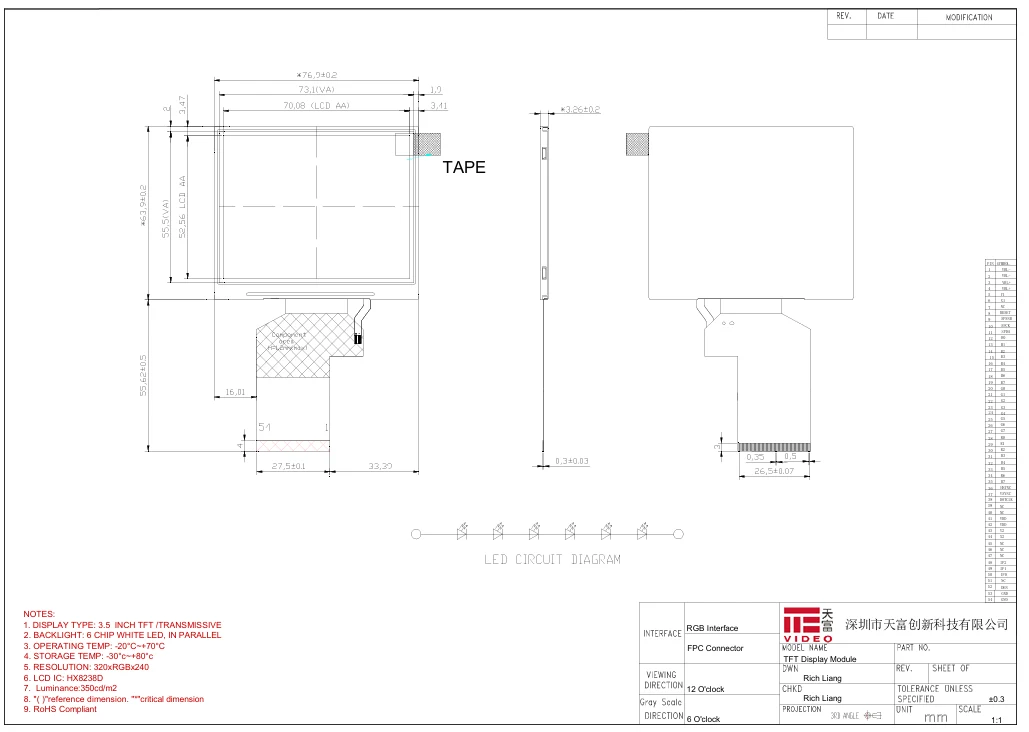

AA, OD, VA və rezin çərçivə daxil olmaqla, müştərilərin struktur deşiklərinin açılmasını və laminasiya dizaynını asanlaşdıran və montaj çətinliyini azaldan bir neçə əsas ölçü dəstini təmin edir.

• Geniş gərginlik təchizatı və aşağı enerji istehlakı

Akkumulyatorla işləyən və ya sənaye enerji təchizatı mühitləri üçün uyğun olan enerji təchizatı dalğalanmalarına aşağı həssaslıqla 2,6V–3,6V geniş gərginlikli giriş diapazonuna malikdir.

16 İllik Xüsusi Təcrübə ilə Etibarlı LCD Partnyorunuz ---Tianfu

Parametrlər və qiymətlər xaricində bir çox təchizatçıları müqayisə edərkən, maye kristal ekran sənayesində 16 ildən çox xüsusi təcrübəyə malik kiçik və orta ölçülü istehsalçı kimi unikal dəyərimizi çatdırmaq istərdik. Bizi seçmək sadəcə bir displey modulundan daha çox şey əldə etməyiniz deməkdir - sabit, etibarlı və yüksək həssas uzunmüddətli tərəfdaş əldə edirsiniz.

✅ Məhsullarımızı Bilirik və Ən Əsası Ehtiyaclarınızı Anlayırıq

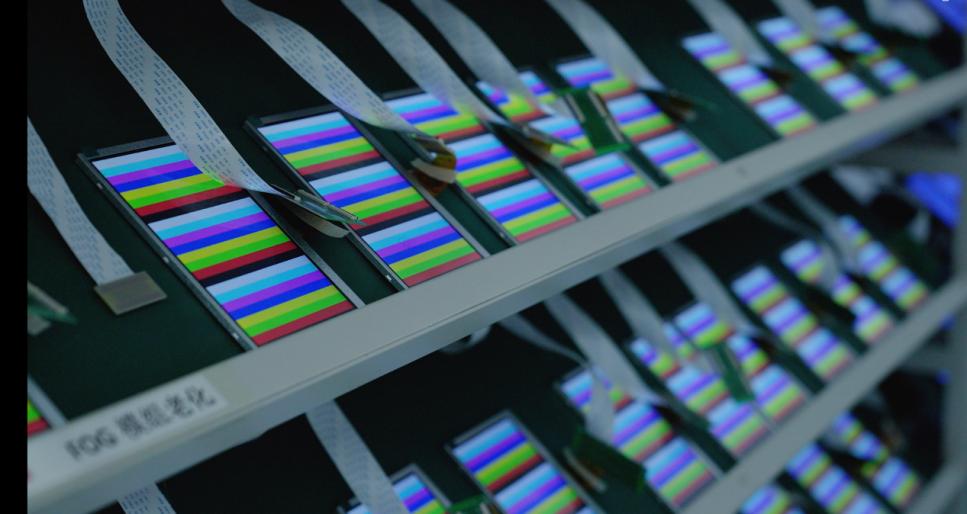

· Təsdiqlənmiş İstehsalat Prosesləri: 16 illik toplanmış təcrübə bizə HX8238D kimi klassik sürücü IC-lərinin tətbiqi üzrə dərin məharət qazandırdı. COG yapışmasından və ITO filminin laminasiyasından tutmuş qocalma testlərinə və 100% yoxlamaya qədər, qəbul etdiyiniz hər modulun ardıcıl performans, etibarlılıq və davamlılıq təmin etməsini təmin edərək, yetkin və sabit istehsal iş axınları qurmuşuq.

· Ağrı Nöqtəsi Məqsədli Dizayn: Modulun çoxlu interfeys uyğunluğu (RGB/CCIR) və sənaye səviyyəli geniş temperatur tolerantlığı geniş müştəri rəyinə əsaslanan dizayn optimallaşdırmalarının nəticəsidir. Biz başa düşürük ki, kiçik və orta partiyalı müştərilərə çoxsaylı layihələrin müxtəlif tələblərinə cavab vermək üçün “çox yönlü” və möhkəm ekran lazımdır.

✅ Orta Ölçəyimiz daha çox diqqət və çeviklik deməkdir

· Rapid Response & Communication: Böyük müəssisələr üçün xarakterik olan çətin prosedurların olmaması. Texniki sorğularınız, spesifikasiya təsdiqləri və ya dəyişiklik sorğularınız birbaşa təcrübəli mühəndislər və ya layihə menecerləri tərəfindən idarə olunacaq və cavab müddətləri günlərlə deyil, saatlarla ölçülür.

· Çevik Fərdiləşdirmə Dəstəyi: İstər FPC uzunluğuna, interfeys pinoutuna, arxa işığın parlaqlığına düzəlişlərə ehtiyacınız olsun, istərsə də xüsusi proqram təminatının işə salınması kodlarının kiçik toplu uyğunlaşmasına ehtiyacınız olsun, biz sürətli mühəndislik cavabları üçün imkanlara sahibik. 500 vahidlik sifarişinizə əsas hesablarla eyni prioritet verilir.

· Diqqətə əsaslanan dəyər: Biz kiçik və orta ölçülü TFT və sensor ekranların istehsalında ixtisaslaşırıq, bütün proses təkmilləşdirmələri və keyfiyyətə nəzarət tədbirləri bu əsas biznes üzərində cəmlənir. Əldə etdiyiniz şey, diqqət mərkəzində olan bir təcrübə sahəsinə həsr olunmuş komandanın nəticəsidir.

✅ Nəzarət olunan Keyfiyyəti və Sabit Təchizatını Təmin edərək Reputasiyamızı qiymətləndiririk

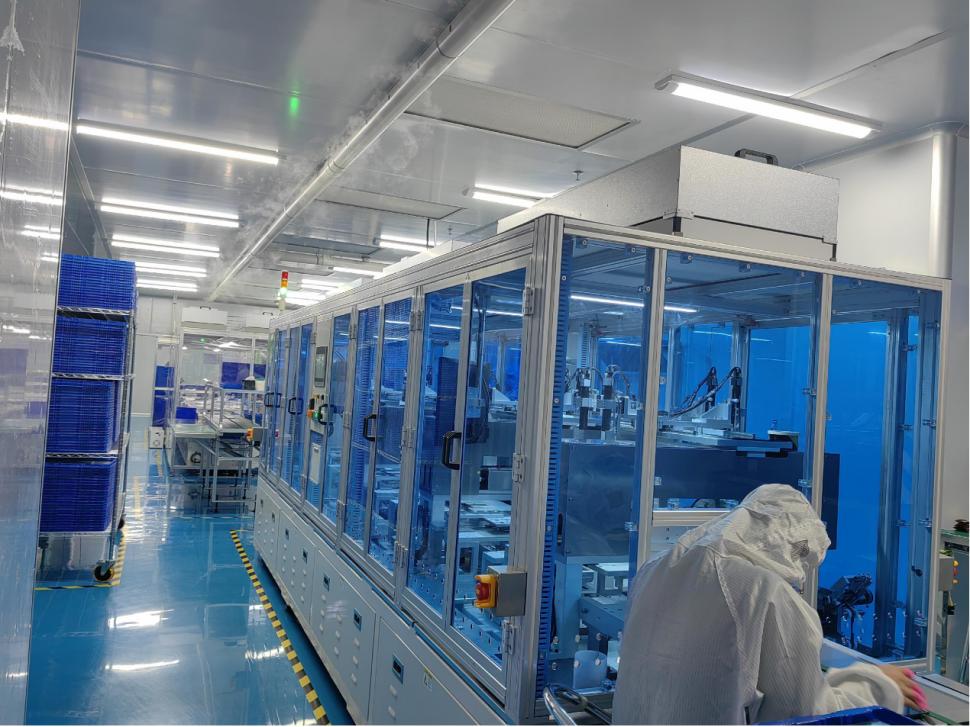

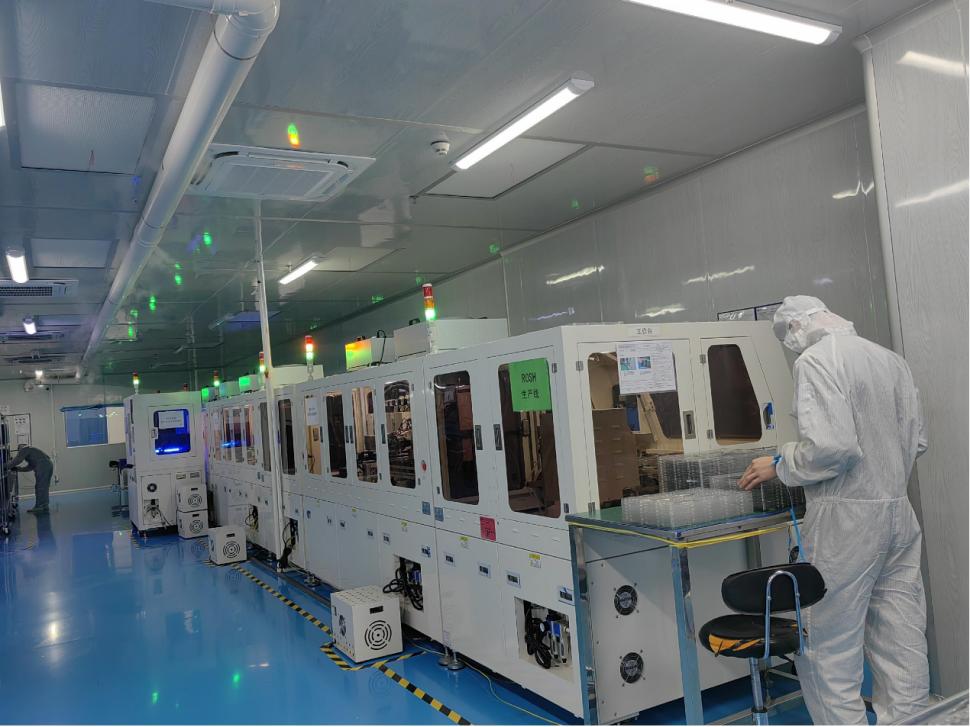

· Tam dövrəli Daxili İdarəetmə: Materialların tədarükü və SMT yerləşdirilməsindən modulun yığılmasına və sınaqdan keçirilməsinə qədər bütün kritik proseslər öz obyektlərimizdə tamamlanır. Bu, autsorsinqin səbəb olduğu keyfiyyət dəyişkənliyi risklərini aradan qaldıraraq tam keyfiyyətin izlənilməsini və nəzarətini təmin edir.

· Uzunmüddətli Təchizat Öhdəliyi: Layihələriniz üçün məhsulun həyat dövrünün əhəmiyyətini tam olaraq qəbul edirik. HX8238D kimi klassik komponentlər üçün biz təhlükəsiz inventar sistemi qurmuşuq və uzunmüddətli istehsal ehtiyaclarınızı sıfır narahatlıqla dəstəkləyərək zəmanətli fasiləsiz təchizatı təmin edə bilərik.

· Şəffaf Əməkdaşlıq: Biz təfərrüatlı məlumat cədvəlləri, test hesabatları və hətta proses təqdimatlarını təqdim etməkdən məmnunuq. Biz inanırıq ki, yalnız müştərilər məlumatlı satınalma qərarları qəbul etdikdə uzunmüddətli tərəfdaşlıq qurmaq olar.

✅ Satışdan əvvəl və satışdan sonra hərtərəfli dəstək

· İstifadəyə Hazır İnkişaf Dəstəyi: Hər bir modul aydın interfeys tərifləri, təsdiqlənmiş sürücü kodları (ümumi MCU platformaları ilə uyğun gəlir) və sxematik arayışlarla təmin edilir, bu da mühəndislərinizin sazlama vaxtını əhəmiyyətli dərəcədə azaldır.

· İstehsalın Tətbiqinə Yardım: Modullarımızı ilk dəfə istifadə edirsinizsə, biz lehimləmə, montaj tədbirləri və sadə funksional sınaq ilə bağlı təlimatlar təqdim edə bilərik ki, bu da hamar kütləvi istehsala nail olmağınıza kömək edir.

· Etibarlı Keyfiyyət Təminatı: Bütün modullar göndərilməzdən əvvəl 100% elektrik sınaqları və nümunələrin etibarlılığı yoxlamalarından keçir və 12 aylıq keyfiyyət zəmanəti ilə təmin edilir.

Xülasə, Bizi Seçmək Etibarlı Tərəfdaş seçmək deməkdir:

16 illik sənaye təcrübəsi ilə təmizlənmiş məhsullar + Kiçik və orta müəssisə kimi fərdiləşdirmə ehtiyaclarınıza çevik cavab vermək + Sanki öz brendimizi qoruyurmuş kimi ciddi keyfiyyətə nəzarət.

Biz bazarda ən böyük təchizatçı olmaya bilərik, lakin biz sizi ən yaxşı anlayan və sizə ən böyük rahatlığı təmin edən biri olmağa qərarlıyıq.

Faq

S1: Bu ekran toxunma funksiyasını dəstəkləyirmi?

Bəli, bu modul tək nöqtəli toxunuşu dəstəkləyən rezistiv sensor ekranı (ITO filmi) birləşdirir. O, standart 4 telli rezistiv interfeysə malikdir və xarici toxunma idarəetmə çipi və ya daxili ADC ilə MCU tələb edir.

S2: Kapasitiv toxunuşlu versiya təqdim edə bilərsinizmi?

Cari standart versiya rezistiv toxunuşla gəlir. Kapasitiv toxunma üçün (çox nöqtəli toxunuşu dəstəkləyir), fərdiləşdirmə üçün bizimlə əlaqə saxlayın.

3-cü sual: İnterfeysdə CCIR656 və CCIR601 arasındakı fərq nədir? Necə seçməliyəm?

CCIR656 daxili sinxronizasiya siqnal formatıdır (ümumiyyətlə rəqəmsal video axınları üçün istifadə olunur), CCIR601 isə ayrıca sinxronizasiya siqnal formatıdır. Əgər prosessorunuz standart ITU-R BT.656/BT.601 video siqnalları çıxarırsa (məsələn, müəyyən multimedia prosessorları), birbaşa qoşulma mümkündür. Əgər əmin deyilsinizsə, lütfən, əsas idarəetmə modelinizi təqdim edin və biz seçimdə kömək edəcəyik.

4-cü sual: -10°C ~ +60°C işləmə temperaturu diapazonu daha geniş diapazona qədər genişləndirilə bilərmi?

Standart məhsul bu temperatur intervalına malikdir. -30°C ~ +80°C kimi sənaye geniş temperatur tələbləri üçün, adətən maye kristal materiallara və istehsal proseslərinə düzəlişləri əhatə edən fərdiləşdirmə müzakirə edilə bilər.

S5: Uyğun sürücü lövhələri və ya adapter lövhələri mövcuddurmu?

Biz dövrə dizaynınızı sadələşdirmək üçün RGB adapter lövhələri və toxunma adapter lövhələrini (toxunma IC-ləri daxil olmaqla) təmin edə bilərik. Ətraflı məlumat üçün satış komandamıza müraciət edin.

İstehsal və İstifadə ilə əlaqəli

S6: Modulun ESD qoruma səviyyəsi nədir?

Modul ümumi sənaye mühitinin tələblərinə cavab verən ±8kV (hava boşalması) / ±4kV (əlaqə boşalması) ESD sınaqlarından keçmişdir. Məhsulun korpusunu layihələndirərkən müvafiq torpaqlama və izolyasiya tədbirlərinin görülməsi tövsiyə olunur.

7-ci sual: 15 ms cavab müddəti hərəkət bulanıqlığına səbəb olacaqmı?

15ms tipik bozdan boz rəngə cavab müddətidir və bu, sənaye nəzarəti, alətlər və interaktiv interfeyslər kimi əksər ssenarilər üçün kifayətdir. Yüksək sürətli video oxutma üçün (məsələn, 30 kadr / s-dən yuxarı) faktiki dinamik görüntü performansını qiymətləndirmək tövsiyə olunur.

S8: Modulun arxa işığı necə bağlıdır?

Modulun özü arxa işıq sürücüsünün dövrəsinə daxil deyil, lakin LED arxa işıq sancaqlarını (adətən +3.3V və GND) təmin edir. Xarici sabit cərəyan mənbəyini və ya arxa işıq sürücüsünün dövrəsini birləşdirməlisiniz. Cari işıqlandırma LED-lərinin seriyalı paralel konfiqurasiyasından asılıdır (tipik dəyər: təqribən 60-100mA).
